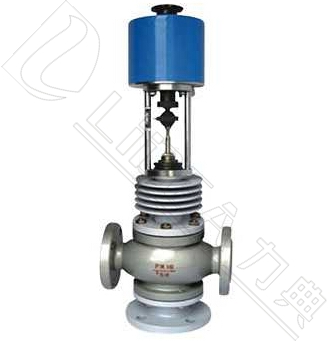

| LDZDL(Q/X)系列 电子式三通电动调节阀 |
|
| 产品特点 | 阀体参数 | |
|
设计先进：流体对阀芯作用方向为流开状态，稳定性好 |
公称压力 PN10、PN16、PN40、PN64 | |
| 导向结构：阀芯、阀盖、阀座形成导向作用，可靠性高 | 连接方式 法兰式、（特制：焊接式） | |
| 简便经济：三通阀替代两只二通阀，简化管路、省成本 | 阀体材质 WCB、SS304、SS316、SS316L | |
| 应用广泛：合流分流、散热片，适应不同控制要求场合 | 阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊 | |
| 技术参数 | 密封材料 PTFE、硬密封、特殊高温材料 | |
| 作用方式 电开式、电关式 | 波 纹 管 SS、SS304、SS316 | |
| 阀座结构 Q合流、X分流 | 填 料 聚四氟乙烯、柔性石墨 | |
| 流量特性 直线、抛物线 | 推 杆 衬套2Cr13 | |
| 可调范围 30：1 | 垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片 | |
| 密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ | 法兰标准 GB9113-88、JB/T79-94、GB2555-81 | |
| 基本误差 ±2.5% | 特制法兰 ANSI、JIS、DIN | |
| 环境温度 -30℃～+70℃（防爆型：-20℃～+60℃） | 流体温度 | C3组-20℃～200℃ |
| 输入信号 4~20mA DC、0~10V DC | C4组-40℃～250℃ | |
| 输出信号 4~20mA DC、0~10V DC | C5组-40℃～450℃ | |
| 电源电压 AC220V50HZ；380V.AC 50Hz 24AC/DC | C7组-60℃～450℃ | |
| 主要技术参数和性能指标 | |||||||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | 85 | 135 | 210 | 340 | 535 | ||||||
| 额定行程（mm） | 16 | 25 | 40 | 60 | |||||||
| 允许泄漏量 | 硬密封：II、IV级 软密封：VI级 | ||||||||||
| 全行程时间(S) | 合流 | 12.5 | 20 | 32 | 48 | ||||||
| 分流 | 30 | 30 | 48 | 60 | |||||||
| 消耗功率(W) | 合流 | 28 | 35 | ||||||||
| 分流 | 6 | 15 | 25 | 40 | |||||||
| 配套电动执行机构有关技术参数 | |||||||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 电机型号 | 普通型 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
| 电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ4 | |||||||
| 电机推力(N) | 普通型 | 400 4000 | 6400 | 6400 16000 | |||||||
| 电子型 | 2000 | 4000 | 6000 | 8000 | |||||||
| *表中数据为常规配置，具体选用可根据主要参数用户要求而定。 |
| 允许压差 | ||||||||||
| 公称通径/推力(N) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 400 | 0.57 | 0.37 | 0.24 | 0.15 | ||||||
| 2000 | 1.85 | |||||||||
| 4000 | 5.70 | 3.70 | 2.40 | 1.50 | ||||||
| 6000 | 1.31 | 0.9 | 0.56 | |||||||
| 6400 | 1.40 | 0.96 | 0.60 | 0.15 | 0.11 | 0.06 | ||||
| 8000 | 0.48 | 0.36 | 0.19 | |||||||
| 16000 | 0.96 | 0.71 | 0.38 | |||||||
| *允许压差值若大于公称压力，则取公称压力值。 |
| 外形尺寸及重量 （普通型） 单位:mm | |||||||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | 460 | 53 | 630 | ||||||||
| B | 230 | 230 | 260 | ||||||||
| H1 | 490 | 540 | 625 | ||||||||
| H2 | 246 | 259 | 273 | 311 | 354 | 366 | 448 | 512 | 587 | 759 | |
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| L1 | 121 | 130 | 140 | 153 | 180 | 255 | 250 | 316 | 372 | 444 | |
| 重量kg | PN16/40 | 62 | 64 | 66 | 68 | 93 | 98 | 107 | 129 | 135 | 155 |
| PN64 | 66 | 71 | 75 | 78 | 103 | 121 | 141 | 165 | 180 | 210 | |
| 外形尺寸及重量 （电子型） 单位:mm | |||||||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| d | Φ155 | Φ162 | Φ170 | ||||||||
| H3 | 290 | 325 | 380 | ||||||||
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| L1 | 121 | 130 | 140 | 153 | 180 | 225 | 250 | 316 | 372 | 444 | |
| H2 | 246 | 259 | 273 | 311 | 354 | 366 | 448 | 512 | 587 | 759 | |
| 重量kg | PN16/40 | 22 | 25 | 26 | 28 | 50 | 56 | 63 | 70 | 80 | 95 |
| PN64 | 26 | 30 | 35 | 37 | 60 | 68 | 88 | 100 | 125 | 140 | |
| 备注： |
| *法兰密封面型式：PN10、PN16为凸面，PN40、PN64为凹凸面、阀体为凹面。 |
| *结构长度：按GB12221-89标准 |
| *夹套保温型夹套载热体接口：对焊Φ18*4 |
| *阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、JPI等标准。 |
