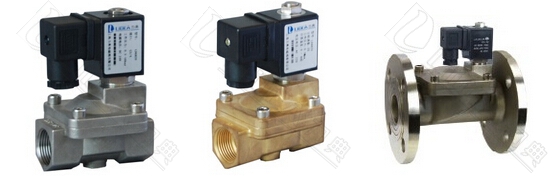

| LD68系列 西德式先导膜片电磁阀 |
 |
| 产品特点 | 技术参数 | ||
| 适用于石油、化工、造船、航天、军品、电力、钢铁、消防喷淋、电镀涂装、燃气燃油、环保设备、吹灰除尘、分析仪器、纺织印染、暖通空调、清洗设备、园林喷灌、食品工业等控制系统。 | 介质温度：-5℃～80℃ -10℃～130℃ | ||
| 工作压力：0.3～16bar | |||
| 运作方式：先导膜片式 | |||
| 工作型式：常闭型、常开型 | |||
| 阀体材质：黄铜、SS304、SS316 | |||
| 功能选项 | 密封材质：丁晴橡胶（NBR常规型） | ||
| 代号 | 功能选项 | 功能说明 | |
| NO | 常闭型 | 通电阀开，断电阀关 | 电器参数 |
| K | 常开型 | 通电阀关，断电阀开 | 线圈参数：AC220V 380V 110V 24V DC24V 12V |
| T | 定时器 | 可以设定开，关间隙时间 | 塑封线圈：IP65 F级 |
| J | 节能模块 | 降低线圈温升和功耗 | 塑封线圈：AC 22VA DC 13W |
| 选配 |
| *密封材质：氟橡胶VITON-10℃～130℃，三元乙丙胶EPDM-10℃～110℃ |
| *带LED指示灯接线盒 *螺纹接口：NPT螺纹，RC螺纹 |
| *时间定时控制器 |
|

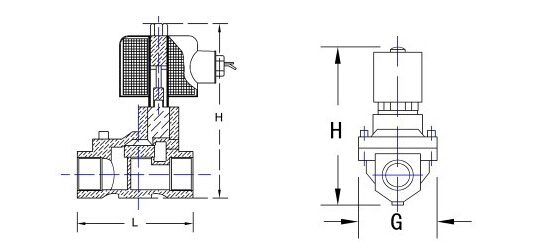

| 规格参数表(螺纹连接) | |||||||
| 型号 | 接口G | 通径mm | Cv值 | L | H/常开型 | 工作压力（bar) | |
| 常闭型 | 常开型 | ||||||
| LD6810 | 3/8 | 13 | 4.8 | 66 | 112/125 | 0.3～16 | 0.3～8 |
| LD6815 | 1/2 | 15 | 5.2 | 66 | 112/125 | 0.3～16 | 0.3～8 |
| LD6820 | 3/4 | 20 | 7.6 | 75 | 118/130 | 0.3～16 | 0.3～8 |
| LD6825 | 1 | 25 | 12 | 96 | 125/140 | 0.3～16 | 0.3～8 |
| LD6832 | 1 1/4 | 32 | 24 | 122 | 137/155 | 0.3～16 | 0.3～8 |
| LD6840 | 1 1/2 | 40 | 30 | 139 | 150/155 | 0.3～16 | 0.3～8 |
| LD6850 | 2 | 50 | 48 | 168 | 165/180 | 0.3～16 | 0.3～8 |
| 规格参数表 (法兰连接) | ||||||||||
| 型号 | 通径mm | Cv值 | L | H/常开型 | D | D1 | b | n-d | 工作压力（bar） | |
| 常闭型 | 常开型 | |||||||||
| LD6825F | 25 | 12 | 135 | 162 | 110 | 85 | 14 | 4-Φ14 | 0.3～13 | 0.3～8 |
| LD6832F | 32 | 24 | 160 | 175 | 135 | 100 | 15 | 4-Φ18 | 0.3～13 | 0.3～8 |
| LD6840F | 40 | 30 | 160 | 182 | 145 | 110 | 15 | 4-Φ18 | 0.3～13 | 0.3～8 |
| LD6850F | 50 | 48 | 200 | 205 | 160 | 125 | 16 | 4-Φ18 | 0.3～13 | 0.3～8 |
| 优化建议 |
| *您在设计控制方案时尽量选择常闭型（NC）,如电磁阀打开时间较长，关闭时间比较短则选用常开型（NO）。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
