| 适用范围 | 技术参数 | |||
|

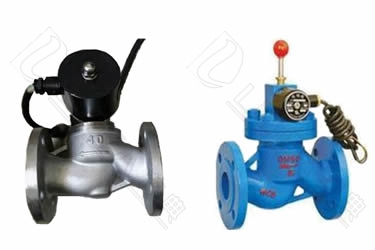

适用于天然气，该产品属于工业级手动复位开阀，交（直）流电脉冲驱动开关状态，自保持的隔爆型防爆电磁阀，它是燃气管道的安全紧急切断装置它是可以与燃气泄漏报警器系统连接或消防及远程自动手动紧急切断气源确保用气安全，当发生燃气泄漏报警器报警给电磁阀通电时，阀门会自动关闭，开阀需人工手动开启满足安全管理规范，符合燃气事故处理要求。 |
介质温度：-40°+60°，使用环境温度：-20°|60° | |||
| 工作压力：PN16适用法兰，最大工作压力0.1MPA,0.4MPA | ||||
| 运作方式：先导式 | ||||
| 工作型式：常开型 | ||||
| 功能选项 | 阀体材质：铸钢、不锈钢 | |||
| 代号 | 功能选项 | 功能说明 | 密封材质：NBR氟橡胶 | |
| B | 常闭型 | 通电阀开，断电阀关 |
|
|
|
|
常开型 | 平常工作阀门开启，线圈处于断电 | 电气参数 | |
| E | 防爆型 | 防爆等级：ExdII BT4 | 线圈参数：AC220V 380V 110V 24V DC24V 12V | |
| S | 手动 | 只能手动开启，手动复位 | 线圈参数：普通线圈IP54 ，防爆线圈IP65 | |
| F | 法兰 | 50-200MM | 额定功 率 | AC DN≤25mm 45VA,DN≥32mm,70VA |
|
|
螺纹 | 25-50MM | DC DN≤25mm 40W ,DN≥32mm,65W | |
|
|
关闭时间 |
≤1秒 |
电器公差：±10% | |

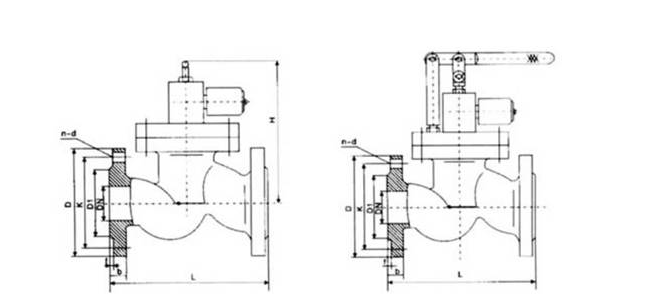

| 规格参数表(螺纹连接) | ||||||
| 型号 |
通径mm |
KV值 | L | H | D | N-DΦ |
| LD8115 | 15 | 2.8 | 90 | 182 | 95 | 4-Φ12 |
| LD8120 | 20 | 5.4 | 115 | 185 | 105 | 4-Φ14 |
| LD8125 | 25 | 8.5 | 125 | 188 | 115 | 4-Φ14 |
| LD8132 | 32 | 14 | 140 | 198 | 135 | 4-Φ18 |
| LD8140 | 40 | 18 | 165 | 205 | 145 | 4-Φ18 |
| LD8150 | 50 | 28 | 195 | 250 | 158 | 4-Φ18 |
| LD8165 | 65 | 40 | 270 | 295 | 185 | 8-Φ18 |
| LD8180 | 80 | 65 | 320 | 305 | 200 | 8-Φ18 |
| LD81100 | 100 | 100 | 400 | 403 | 220 | 8-Φ18 |
| LD81125 | 125 | 150 | 400 | 446 | 250 | 8-Φ18 |
| LD81150 |
150 |
250 | 480 | 465 | 285 | 12-Φ22 |
| LD81200 | 200 | 420 | 520 | 485 | 345 | 12-Φ22 |
燃气紧急切断阀保养
1、 建议使用单位指派专人负责使用保养。
2、 电磁阀安装后，需通入介质试动作数次，确认正常后方可投入正式使用。
3、 电源电压应满足额定电压的+10%～-15%范围。如果超过请在订货时注明选用特种线圈。线圈组件平时不宜拆开。
4、 应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
5、 电磁阀较长时间不用时，应关闭阀前手动截止阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入运行。
燃气紧急切断阀订货须知
1、 订货时请注明电磁阀的型号、公称通径、工作压力、连接方式、介质种类、介质温度、介质粘度、电源电压，以及所需数量和交货期。
2、 用户订货时未注明电源种类，一般均以交流220V发货，若用户使用环境中电压不稳，电压过高过低请订特种线圈。
3、 阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品时，请选用防爆型电磁阀。
4、 欢迎各用户来人来电来函订购本公司产品，本公司可代办托运等发货手续。
力典阀门将产品质量要求放在第一位，我们不争第一，只做唯一的标准，为客户提供优质服务为核心。以上需要咨询阀门或是需要报价的直接拨打我们的销售热线400-0458588，我们将为您提供优质的服务。
