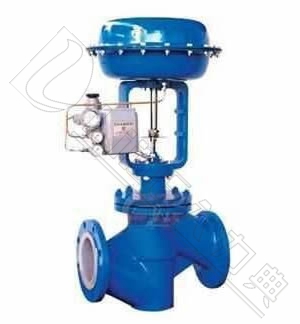

| LDZJHFP系列 气动衬四氟单座调节阀 |
|
| 产品特点： | 阀体参数 |
| 具有很强的耐腐蚀性能，能抗所有浓硝酸、强碱和王水，密封性好，才有聚四氟乙烯的波纹管和填料双重密封，确保无渗漏；泄漏量小，由于阀芯、阀座都是软密封；可采用气动、电动两种执行机构，气动执行机构配多弹簧执行机构体积小、重量轻、输出力大、调节精度高. | 公称压力 PN10、PN16 |
| 连接方式 法兰式、（特制：焊接式） | |
| 阀体材质 WCB、SS304、SS316、SS316L | |
| 阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊 | |
| 密封材料 PTFE | |
| 技术参数 | 波 纹 管 SS、SS304、SS316 |
| 动作方式 气开式、气关式 | 填 料 聚四氟乙烯 |
| 阀座结构 P单座 | 推 杆 衬套2Cr13 |
| 流量特性 等百分比、线性 | 垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片 |
| 输入信号 4~20mA DC、0~10V DC | 法兰标准 GB9113-88、JB/T79-94、GB2555-81 |
| 输出信号 4~20mA DC、0~10V DC | 功能附件选项 |
| 防爆等级 EXdIIBT4、EXdIICT6 | 附件：电气定位器、空气过滤减压器、锁气保位阀、电磁阀 |
| 主要技术参数 | |||||||||||||||||||
| 公称通径DN(mm) | G3/4'' | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||||||
| 额定流量系数Kv | 等百分比 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | ||||||||||
| 直线 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2 | 3.2 | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 300 | |
| 气动执行机构型号 | 正作用 | PM280B | PM400B | PM600B | PM1000B | ||||||||||||||
| 反作用 | PM280K | PM400K | PM600K | PM1000K | |||||||||||||||
| 额定行程L(mm) | 10.16 | 25 | 40 | 60 | |||||||||||||||
| 膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||||||||||
| 固有可调比R | 50 | ||||||||||||||||||
| 信号范围Pr(KPa) | 20-100 40-200 80-240 | ||||||||||||||||||
| 气源压力Ps(MPa) | 0.14 、0.25、0.28、0.40 | ||||||||||||||||||
| 泄漏量等级 | IV级、V级、VI级 | ||||||||||||||||||
| 外形尺寸 单位：mm | |||||||||||
| 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 486 | ||
| A | Φ282 | Φ308 | Φ394 | Φ498 | |||||||
| H1 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 180 | 190 | 200 |
| H2 | 390 | 390 | 450 | 450 | 460 | 590 | 590 | 600 | 730 | 780 | 820 |
