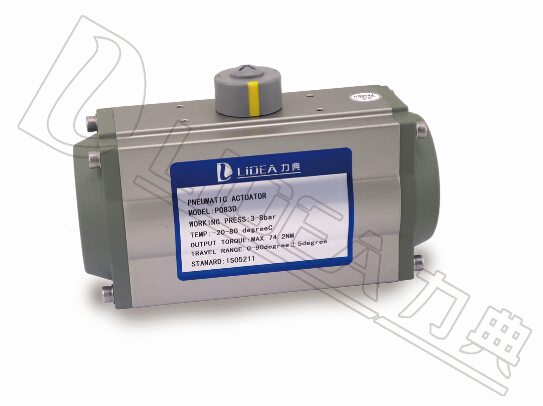

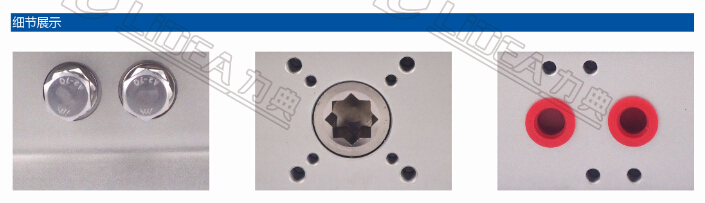

LDP系列 气动执行器
|
| 主要外形及连接尺寸D643H(F、Y)-PN16(1.6MPA) | ||||||||||||||||||
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | Φ0 | Φ120 | Φ180 | Air |
| LDP032 | 114 | 45 | 47 | 65 | 235 | 235 | 14 | 50 | 25 | F03/Φ36 | M5*8 | 9 | 30 | G1/8 | ||||
| LDP052 | 158.4 | 74 | 60 | 94 | 30 | 41 | 14 | 80 | 30 | F05/Φ50 | F03/Φ36 | M6*11 | M5*10 | 11 | 40 | 168.9 | 190 | G1/4 |
| LDP063 | 190 | 88 | 69 | 108 | 36 | 45 | 18 | 80 | 30 | F07/Φ70 | F05/Φ50 | M8*15 | M6*12 | 14 | 40 | 202.5 | 228 | G1/4 |
| LDP075 | 207 | 100 | 79 | 120 | 42 | 52 | 20 | 80 | 30 | F07/Φ70 | F05/Φ50 | M8*13 | M6*12 | 14 | 40 | 221.5 | 251 | G1/4 |
| LDP083 | 213 | 109 | 88 | 129 | 46 | 52.5 | 21 | 80 | 30 | F07/Φ70 | F05/Φ50 | M8*15 | M6*11 | 17 | 40 | 227.5 | 257 | G1/4 |
| LDP092 | 259 | 120 | 97.5 | 140 | 51 | 57.5 | 22 | 80 | 30 | F07/Φ70 | F05/Φ50 | M8*13 | M6*12 | 17 | 40 | 276 | 315.5 | G1/4 |
| LDP105 | 287 | 133 | 105.5 | 153 | 57.5 | 64 | 24 | 80 | 30 | F10/Φ102 | F07/Φ70 | M10*18 | M8*14 | 22 | 40 | 308 | 350 | G1/4 |
| LDP125 | 340 | 155 | 120.5 | 175 | 67.5 | 70 | 27.5 | 80 | 30 | F10/Φ102 | F07/Φ70 | M10*18 | M8*14 | 22 | 65 | 366.5 | 418.5 | G1/4 |
| LDP140 | 414 | 171.5 | 137 | 191.5 | 76 | 77 | 32 | 80 | 30 | F12/Φ125 | F10/Φ120 | M12*22 | M10*18 | 27 | 65 | 445.8 | 508.5 | G1/4 |
| LDP160 | 476 | 197 | 159.5 | 217 | 86.5 | 87.5 | 34 | 80 | 30 | F12/Φ125 | F10/Φ120 | M12*22 | M10*18 | 27 | 78 | 512.8 | 588 | G1/4 |
| LDP190 | 535 | 230 | 186 | 260 | 103 | 103 | 40 | 130 | 30 | F14/Φ140 | M16*23 | 36 | 78 | 577 | 660.7 | G1/4 | ||
| LDP210 | 567.5 | 255 | 202 | 285 | 113 | 113 | 40 | 130 | 30 | F14/Φ140 | M16*25 | 36 | 78 | 614.7 | 708 | G1/4 | ||
| LDP240 | 668 | 291.4 | 233 | 321.4 | 129 | 129 | 50 | 130 | 30 | F16/Φ165 | M20*28 | 46 | 78 | 735 | 838 | G1/4 | ||
| LDP270 | 744 | 320 | 264 | 350 | 146 | 146 | 57 | 130 | 30 | F16/Φ165 | M20*28 | 46 | 78 | 807 | 932.5 | G1/4 | ||
| LDP300 | 830 | 361.97 | 312.6 | 391.97 | 194.5 | 194.5 | 57 | 130 | 30 | F25/Φ254 | F16/Φ165 | M16*24 | M20*28 | 46 | 78 | 883 | 1019 | G1/2 |
| LDP350 | 920 | 412.74 | 353.5 | 442.74 | 221.5 | 221.5 | 60 | 130 | 30 | F25/Φ254 | F16/Φ165 | M16*24 | M20*28 | 55 | 95 | 980 | 1128 | G1/2 |
| LDP400 | 1012 | 464.91 | 391 | 494.91 | 248 | 248 | 60 | 130 | 30 | F25/Φ254 | F16/Φ165 | M16*24 | M20*28 | 55 | 95 | 1088 | 1230 | G1/2 |
|
|
|

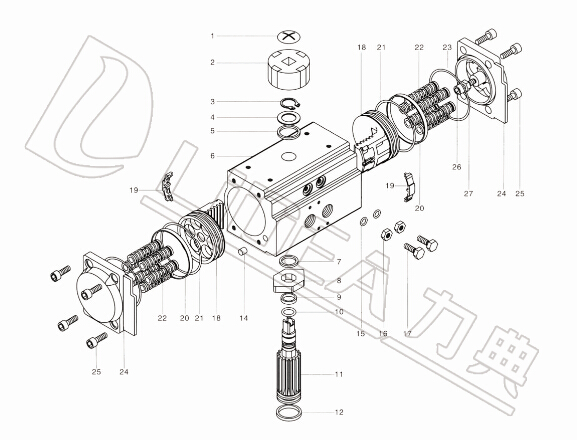

| 零件结构材质表 | |||
| 序号 | 名称 | 材质 | 防腐处理 |
| 1 | 缸体 | 铝合金 | 硬质氧化 |
| 2 | 转轴 | 合金钢 | 毒腺 |
| 3 | 下轴支承环 | 聚甲醛 | |
| 4 | 下轴O型圈 | 丁晴橡胶 | |
| 5 | 上轴O型圈 | 丁晴橡胶 | |
| 6 | 上轴支承环 | 聚甲醛 | |
| 7 | 定位片 | 合金钢 | 毒腺 |
| 8 | 内垫圈 | 聚甲醛 | |
| 9 | 外垫圈 | 聚甲醛 | |
| 10 | 垫圈 | 不锈钢 | |
| 11 | 卡簧 | 不锈钢 | |
| 12 | 活塞 | 铝合金 | 硬质氧化 |
| 13 | 活塞导向环 | 聚甲醛 | |
| 14 | 活塞O型圈 | 丁晴橡胶 | |
| 15 | 活塞支承环 | 聚甲醛 | |
| 16 | 调节螺钉 | 不锈钢 | |
| 17 | 调节螺母 | 不锈钢 | |
| 18 | 调节螺钉垫圈 | 不锈钢 | |
| 19 | 调节螺钉O型圈 | 丁晴橡胶 | |
| 20 | 堵头 | 丁晴橡胶 | |
| 21 | 弹簧 | 弹簧钢 | 浸漆 |
| 22 | 端盖 | 铝合金 | 喷塑 |
| 23 | 端盖调节螺钉 | 不锈钢 | |
| 24 | 端盖调节螺母 | 不锈钢 | |
| 25 | 端盖O型圈 | 丁晴橡胶 | |
| 26 | 端盖螺栓 | 不锈钢 | |
| 27 | 指示器 | 工程塑料 | |
| 28 | 指示器螺钉 | 工程塑料 | |
