| LD69P系列 PP耐腐蚀电磁阀 |
 |
| 产品特点 | 技术参数 | ||
| 聚丙烯（PP)化工电磁阀具有优良的耐腐蚀性能，在60℃下能耐除氧化性外的一般无机酸、碱、盐、气体、水等腐蚀。它对极性有机溶剂和强极性羧酸、醇类有较大的抗溶剂能力。少数氧化性酸在浓度较高时对其有较大的腐蚀作用。 | 介质温度：C1 0℃～60℃ | ||
| 工作压力：0～1bar 0.1～6bar | |||
| 运作方式：直动式 先导式 | |||
| 工作型式：常闭型、常开型 | |||
| 功能选项 | 阀体材质：PP | ||
| 代号 | 功能选项 | 功能说明 | 密封材质：标准型FKM，其余PTFE |
| NO | 常闭型 | 通电阀开，断电阀关 | |
| K | 常开型 | 通电阀关，断电阀开 | 电器参数 |
| E | 防爆型 | 防爆等级：ExdII BT4 | 线圈参数：AC220V 380V DC24V 12V |
| 231 | 三通 | 一进两出 | 线圈参数：普通线圈IP54 ，防爆线圈IP65 |
| 232 | 三通 | 两进一出 | 普通线圈：AC 35W DC 24W |
|
| 规格参数表(螺纹连接) （压力需要定做零压启动，工作压力跟口径大小有关，订货前需核实。） | |||||||

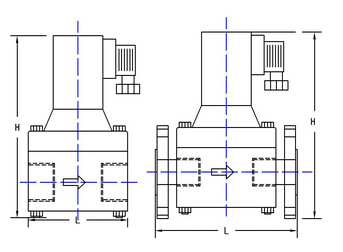

| 型号 | 接口G | 通径mm | Kv值 | L | H/常开型 | 工作压力（bar) | |
| 直动式 | 先导式 | ||||||
| LD6902P | 1/8 M8*1 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6 |
| LD6903P | 1/8 M8*1 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6 |
| LD6904P | 1/8 M8*1 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6 |
| LD6905P | 1/4 3/8 | 5 | 0.4 | 50 | 97 | 0～1 | 0.1～6 |
| LD6906P | 1/4 3/8 | 6 | 0.54 | 50 | 97 | 0～1 | 0.1～6 |
| LD6908P | 3/8 | 8 | 0.8 | 50 | 105 | 0～1 | 0.1～6 |
| LD6910P | 3/8 | 10 | 1.4 | 50 | 105 | 0～1 | 0.1～6 |
| LD6915P | 1/2 | 15 | 2.8 | 65 | 130 | 0～1 | 0.1～6 |
| LD6920P | 3/4 | 20 | 5.0 | 75 | 150 | 0～1 | 0.1～6 |
| LD6925P | 1 | 25 | 8.0 | 90 | 160 | 0～1 | 0.1～6 |
| LD6932P | 1 1/4 | 32 | 12 | 115 | 205 | 0～1 | 0.1～6 |
| LD6940P | 1 1/2 | 40 | 16 | 120 | 220 | 0～1 | 0.1～6 |
| LD6950P | 2 | 50 | 25 | 155 | 260 | 0～1 | 0.1～6 |
| 规格参数表 (法兰连接) （压力需要定做零压启动，工作压力跟口径大小有关，订货前需核实。） | ||||||||||
| 型号 | 通径mm | Cv值 | L | H/常开型 | D | D1 | b | n-d | 工作压力（bar） | |
| 直动式 | 先导式 | |||||||||
| LD6915PF | 15 | 2.8 | 120 | 138 | 0～1 | 0.1～6 | ||||
| LD6920PF | 20 | 5.0 | 131 | 165 | 0～1 | 0.1～6 | ||||
| LD6925PF | 25 | 8.0 | 165 | 195 | 0～1 | 0.1～6 | ||||
| LD6932PF | 32 | 12 | 195 | 230 | 0～1 | 0.1～6 | ||||
| LD6940PF | 40 | 16 | 205 | 245 | 0～1 | 0.1～6 | ||||
| LD6950PF | 50 | 25 | 260 | 275 | 0～1 | 0.1～6 | ||||
| LD69P-23系列规格参数表（压力需要定做零压启动，工作压力跟口径大小有关，订货前需核实。） | |||||||
| 型号 | 接口G | 通径mm | Kv值 | L | H | 工作压力（bar) | |
| 直动式 | 先导式 | ||||||
| LD6902P-231 | 1/8 M8*1 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6 |
| LD6903P-231 | 1/8 M8*1 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6 |
| LD6904P-231 | 1/8 M8*1 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6 |
| LD6905P-231 | 1/4 3/8 | 5 | 0.4 | 50 | 130 | 0～1 | 0.1～6 |
| LD6906P-231 | 1/4 3/8 | 6 | 0.54 | 50 | 130 | 0～1 | 0.1～6 |
| LD6908P-231 | 3/8 | 8 | 0.8 | 55 | 165 | 0～1 | 0.1～6 |
| LD6910P-231 | 3/8 | 10 | 1.4 | 55 | 165 | 0～1 | 0.1～6 |
| LD6915P-231 | 1/2 | 15 | 2.8 | 65 | 180 | 0～1 | 0.1～6 |
| LD6920P-231 | 3/4 | 20 | 5.0 | 75 | 195 | 0～1 | 0.1～6 |
| LD6925P-231 | 1 | 25 | 8.0 | 95 | 215 | 0～1 | 0.1～6 |
| LD6902P-232 | 1/8 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6 |
| LD6903P-232 | 1/8 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6 |
| LD6904P-232 | 1/8 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6 |
| LD6905P-232 | 1/4 | 5 | 0.4 | 50 | 120 | 0～1 | 0.1～6 |
| LD6906P-232 | 1/4 | 6 | 0.54 | 50 | 120 | 0～1 | 0.1～6 |
| LD6908P-232 | 3/8 | 8 | 0.8 | 55 | 135 | 0～1 | 0.1～6 |
| LD6910P-232 | 3/8 | 10 | 1.4 | 55 | 135 | 0～1 | 0.1～6 |
| LD6915P-232 | 1/2 | 15 | 2.8 | 65 | 150 | 0～1 | 0.1～6 |
| LD6920P-232 | 3/4 | 20 | 5.0 | 75 | 160 | 0～1 | 0.1～6 |
| LD6925P-232 | 1 | 25 | 8.0 | 95 | 175 | 0～1 | 0.1～6 |
| PVC化工电磁阀-耐化学品性能简略指南 | |||||||||||||||
| 聚丙烯（PP)化工电磁阀具有优良的耐腐蚀性能，在60℃下能耐除氧化性外的一般无机酸、碱、盐、气体、水等腐蚀。它对极性有机溶剂和强极性羧酸、醇类有较大的抗溶剂能力。少数氧化性酸在浓度较高时对其有较大的腐蚀作用。有一定的刚度和强度，使用温度为0℃～120℃。及易燃易爆环境使用。 | |||||||||||||||
| 种类 | 浓度% | 20℃ | 60℃ | 种类 | 浓度% | 20℃ | 60℃ | 种类 | 浓度% | 20℃ | 60℃ | 种类 | 浓度% | 20℃ | 60℃ |
| 氢氧化钠 | 100 | ○ | ○ | 盐酸 | ＜35 | ○ | ○ | 铬酸 | ＜40 | 65℃ ○ | 乙醛 | 0～100 | 90℃ ○ | ||
| ＞35 | 50℃ | △ | 50 | 65℃ | △ | ||||||||||
| 氢氧化钾 | 100 | ○ | ○ | 氢氟酸 | 35 | 50℃ | ○ | ＞80 | 65℃ | × | 乙醚 | 0～100 | 22℃ × | ||
| 35 | 65℃ | △ | 乳酸 | 20 | 100 | ○ | |||||||||
| 氢氧化钙 | 100 | ○ | ○ | 高氯酸 | 10 | 100 | 80℃ ○ | 苯 | 0～100 | 50℃ △ | |||||
| 65℃ | × | 丁烷 | 0～100 | △ | |||||||||||
| 草酸 | 100 | 25℃ ○ | 70 | 20℃ △ | 甲醇 | 0～100 | ○ | △ | 甲苯 | 0～100 | 50℃ △ | ||||
| ＞70 | 22℃ × | ||||||||||||||
| 甲酸 | ＜10 | 80℃ | ○ | 乙酸 | ＜10 | ○ | ○ | 乙醇 | 0～100 | ○ | ○ | 煤油 | 100 | 50℃ | △ |
| 80 | 50℃ ○ | ＜80 | 50℃ ○ | ||||||||||||
| 100 | × | ＜80 | 100℃ | △ | 异丙醇 | 0～100 | △ | ||||||||
| 硝酸 | 10 | 100℃ | ○ | 硫酸 | 10 | 100℃ | ○ | 原油 | 100 | ○ | ○ | ||||
| 25 | 65℃ | ○ | 30 | 65℃ ○ | 环己酮 | 0～100 | 22℃ × | ||||||||
| 35 | 22℃ | △ | 60 | 50℃ | ○ | ||||||||||
| 50 | 50℃ | × | 90 | 20℃ | ○ | 甲醛 | 0～100 | 100℃ | △ | 汽油 | 100 | 22℃ × | |||
| 柠檬酸 | 100 | ○ | ○ | 磷酸 | 50 | 65℃ | ○ | ||||||||
| 95 | 50℃ | ○ | |||||||||||||
| “○”表示耐腐蚀（可以使用） | |||||||||||||||
| “△”表示尚耐腐蚀（一般不用，某些特定场合可谨慎使用） | |||||||||||||||
| “×”表示不可使用 | |||||||||||||||
| 以上数据仅供参考，必要时用户可自行查询相应的技术资料。 | |||||||||||||||
| 优化建议 |
| *您在设计控制方案时尽量选择常闭型（NC）,如电磁阀打开时间较长，关闭时间比较短则选用常开型（NO）。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
