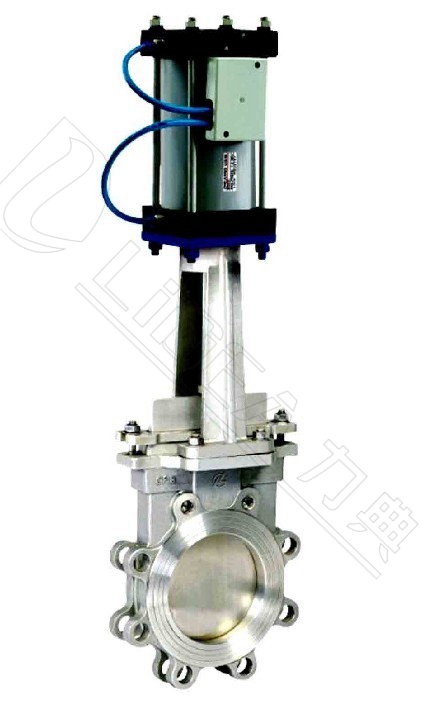

技术参数
阀体参数
气缸形式 双作用、单作用
公称压力 PN6、PN16
环境温度 -20℃～+80℃
连接方式 法兰式
气源压力 双作用4～8bar,单作用5～8bar
阀体材质 SS304、SS316、SS316L
球芯材质 SS304、SS316、SS316L
功能选项
密封材料 PTFE、PPL(特选：石墨、硬密封）
防 爆 型 防爆等级：dIIBT4
工作温度
C3：-30℃～150℃
信号反馈 X1机械无源信号，X2有源信号
C6：-30℃～250℃
手动功能 气动阀可选手轮、手动开阀、关阀功能
C7：-30℃～350℃
调 节 型 输入4-20mA信号，实现球阀调节功能
标准规范

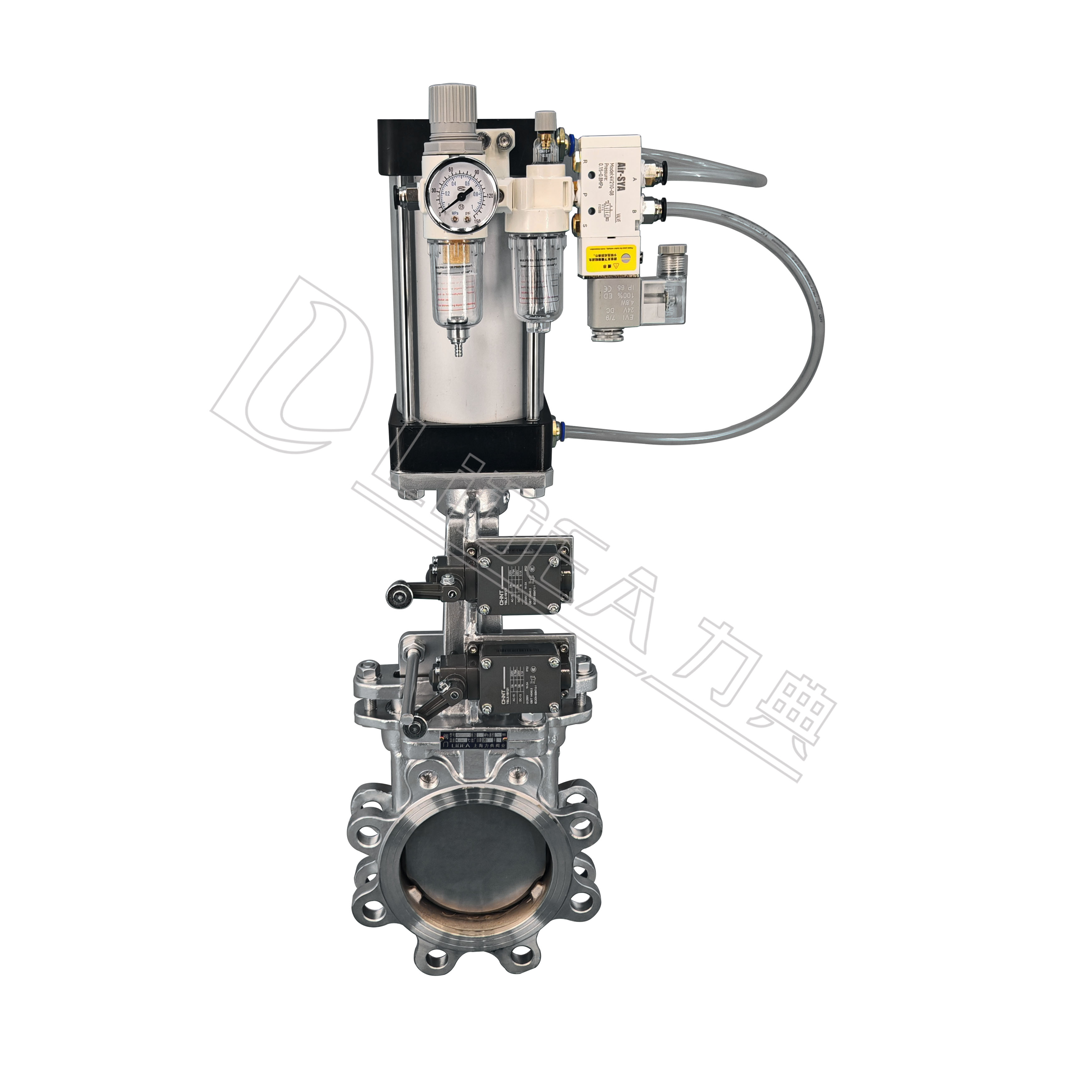

附件选项
设计依据 GB标准 ANSI标准
回 讯 器 也叫限位开关，远程反馈开关信号
法兰标准 GB/1221、ANSI/1221
电 磁 阀 双作用选两位五通，单作用选两位三通
法兰连接尺寸 GB/9113、JB/T79、ANSI B16.5
三 联 件 可对气源稳压、过滤、气缸加润滑油
检测与实验 JB/T9092、ANSI B16.34
手轮机构 转动手轮机构，可实现手动开、关阀
设计标准 GB/12237、ANSI B16.34
电器定位器 输入4-20mA信号，实现球阀调节功能
结构长度 GB/T12221、GB/T12221
备 注 气缸参数请另参考所选配的气动执行器资料
| 主要外形及连接法兰尺寸PZ643H、PZ643X、PZ643Y、PZ643F、-6C/P/R | |||||||||||
| 型号 | DN | L | ～H | D | D1 | D2 | A | B | N | Φd | 气源接口 |
| LDDZP50 | 50 | 48 | 600 | 197 | 90 | 110 | 215 | 125 | 4 | 12 | 1/4'' |
| LDDZP65 | 65 | 48 | 670 | 197 | 110 | 130 | 215 | 125 | 4 | 12 | |
| LDDZP80 | 80 | 51 | 680 | 197 | 145 | 170 | 215 | 125 | 4 | 16 | |
| LDDZP100 | 100 | 51 | 700 | 197 | 145 | 170 | 215 | 125 | 4 | 16 | |
| LDDZP125 | 125 | 57 | 720 | 197 | 175 | 200 | 215 | 125 | 8 | 16 | |
| LDDZP150 | 150 | 57 | 790 | 197 | 200 | 225 | 215 | 125 | 8 | 16 | |
| LDDZP200 | 200 | 70 | 850 | 197 | 255 | 280 | 215 | 125 | 8 | 16 | |
|
LDDZP250 |
250 | 70 | 1100 | 197 | 310 | 395 | 215 | 125 | 12 | 16 | |
| LDDZP300 | 300 | 76 | 1180 | 197 | 362 | 395 | 215 | 125 | 12 | 20 | |
|
LDDZP350 |
350 | 76 | 1280 | 197 | 412 | 445 | 215 | 125 | 12 | 20 | |
| LDDZP400 | 400 | 89 | 1460 | 197 | 462 | 495 | 215 | 125 | 16 | 20 | 3/28' |
| LDDZP450 | 450 | 89 | 1600 | 277 | 568 | 600 | 240 | 235 | 16 | 20 | |
| LDDZP500 | 500 | 114 | 1800 | 277 | 568 | 600 | 240 | 235 | 16 | 20 | |
| LDDZP600 | 600 | 114 | 2100 | 277 | 670 | 705 | 240 | 235 | 20 | 22 | |
|
LDDZP700 |
700 | 127 | 2300 | 283 | 880 | 920 | 274 | 260 | 24 | 22 | |
| LDDZP800 | 800 | 127 | 2500 | 283 | 880 | 920 | 274 | 260 | 24 | 27 | |
| LDDZP900 | 900 | 154 | 2700 | 309 | 1080 | 1120 | 319 | 295 | 24 | 27 | |
|
LDDZP1000 |
1000 | 165 | 2900 | 309 | 1080 | 1120 | 319 | 295 | 28 | 27 | |
|
LDDZP1200 |
1200 | 190 | 2300 | 309 | 1295 | 1340 | 319 | 295 | 32 | 27 | |
| 主要外形及连接法兰尺寸PZ643H、PZ643X、PZ643Y、PZ643F、-10C/P/R | |||||||||||
| 型号 | DN | L | ～H | D | D1 | D2 | A | B | N | Φd | 气源接口 |
| LDDZP50 | 50 | 48 | 600 | 197 | 90 | 125 | 215 | 125 | 4 | 16 | 1/4'' |
| LDDZP65 | 65 | 48 | 670 | 197 | 120 | 145 | 215 | 125 | 4 | 16 | |
| LDDZP80 | 80 | 51 | 680 | 197 | 145 | 170 | 215 | 125 | 4 | 16 | |
| LDDZP100 | 100 | 51 | 700 | 197 | 155 | 180 | 215 | 125 | 8 | 16 | |
| LDDZP125 | 125 | 57 | 720 | 197 | 185 | 210 | 215 | 125 | 8 | 16 | |
| LDDZP150 | 150 | 57 | 790 | 197 | 210 | 240 | 215 | 125 | 8 | 16 | |
| LDDZP200 | 200 | 70 | 850 | 197 | 265 | 295 | 215 | 125 | 8 | 20 | |
|
LDDZP250 |
250 | 70 | 1140 | 197 | 320 | 395 | 215 | 125 | 12 | 20 | |
| LDDZP300 | 300 | 76 | 1180 | 197 | 368 | 400 | 215 | 125 | 12 | 20 | |
|
LDDZP350 |
350 | 76 | 1280 | 197 | 428 | 460 | 240 | 325 | 16 | 22 | |
| LDDZP400 | 400 | 89 | 1460 | 277 | 482 | 515 | 215 | 125 | 20 | 22 | 3/8'' |
| LDDZP450 | 450 | 89 | 1600 | 277 | 568 | 600 | 240 | 235 | 20 | 22 | |
| LDDZP500 | 500 | 114 | 1800 | 277 | 585 | 620 | 240 | 235 | 20 | 27 | |
| LDDZP600 | 600 | 114 | 2100 | 277 | 685 | 725 | 240 | 235 | 20 | 27 | |
|
LDDZP700 |
700 | 127 | 2300 | 283 | 880 | 920 | 274 | 260 | 24 | 27 | |
| LDDZP800 | 800 | 127 | 2500 | 309 | 898 | 950 | 319 | 295 | 24 | 30 | |
| LDDZP900 | 900 | 154 | 2700 | 309 | 1080 | 1120 | 319 | 295 | 28 | 30 | |
|
LDDZP1000 |
1000 | 165 | 2900 | 309 | 1115 | 1160 | 319 | 295 | 28 | 30 | |
|
LDDZP1200 |
1200 | 190 | 2400 | 309 | 1325 | 1380 | 319 | 295 | 32 |
36 |
|
