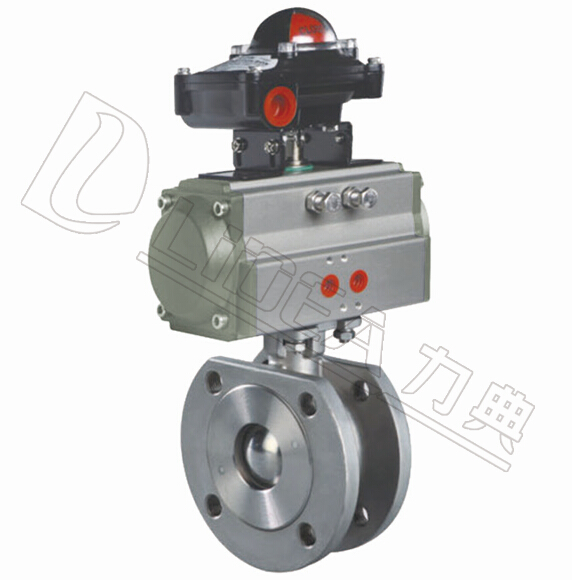

LDBAAVP系列 气动V型对夹球阀
|
技术参数 | 阀体参数 | |
气缸形式 双作用、单作用 | 公称压力 PN16、PN25、PN40、PN64 | |
环境温度 -20℃~+80℃ | 连接方式 对夹 | |
气源压力 双作用4~8bar,单作用5~8bar | 阀体材质 WCB、SS304、SS316、SS316L | |
球芯材质 SS304、SS316、SS316L | ||
功能选项 | 密封材料 PTFE、PPL(特选:石墨、金属硬密封) | |
防 爆 型 防爆等级:dIIBT4 | 工作温度 | C3:-30℃~150℃(S) |
信号反馈 X1机械无源信号,X2有源信号 | C6:-30℃~250℃(S) | |
手动功能 气动阀可选手轮、手动开阀、关阀功能 | C7:-30℃~350℃(S) | |
调 节 型 输入4-20mA信号,实现球阀调节功能 | ||
附件选项 | ||
标准规范 | 回 讯 器 也叫限位开关,远程反馈开关信号 | |
设计依据 GB标准 ANSI标准 | 电 磁 阀 双作用选两位五通,单作用选两位三通 | |
设计标准 GB/12237 ANSI B16.34 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
法兰连接尺寸 GB/9113、JB/T79 ANSI B16.5 | 手轮机构 转动手轮机构,可实现手动开、关阀 | |
实验和检验 JB/T9092 API598 | 电器定位器 输入4-20mA信号,实现球阀调节功能 | |
备 注 气缸参数请另参考所选配的气动执行器资料 |

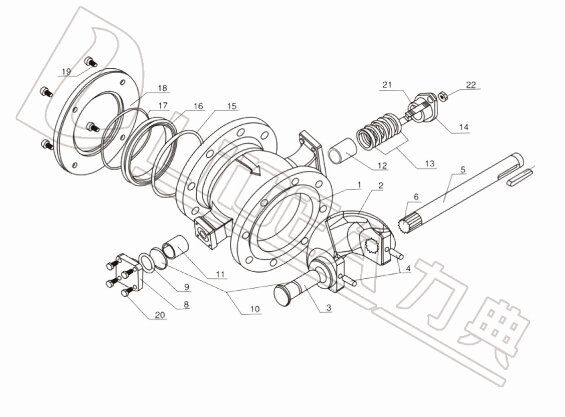

零件结构材质表 | ||
序号 | 零件名称 | 材质 |
1 | 阀体 | WCB、CF8、CF8M、CF3、CF3M |
2 | 阀芯 | CF8、CF8M+镀硬铬或超音速喷涂 |
3 | 右阀杆 | 17-4PH、SS316 |
4 | 圆柱销 | SS304、SS316 |
5 | 前阀杆 | 17-4PH、SS316 |
6 | 花键 | 17-4PH、SS316 |
7 | 平键 | SS304、45# |
8 | 后压盖 | CF8、CF8M |
9 | O型圈 | 氟橡胶 |
10 | 调整垫 | PTFE |
11 | 自润滑轴承 | 复合材料 |
12 | 自润滑轴承 | 复合材料 |
13 | 填料 | PTFE |
14 | 填料压盖 | CF8 |
15 | O型圈 | 氟橡胶 |
16 | 密封座 | SS304、SS316+镀硬铬或超音速喷涂 |
17 | 密封座弹簧 | SS316 |
18 | 密封座盖 | Q235、SS304、SS316 |
19 | 内六角螺钉 | SS304 |
20 | 六角螺钉 | SS304 |
21 | 双头螺钉 | SS304 |
22 | 六角螺母 | SS304 |

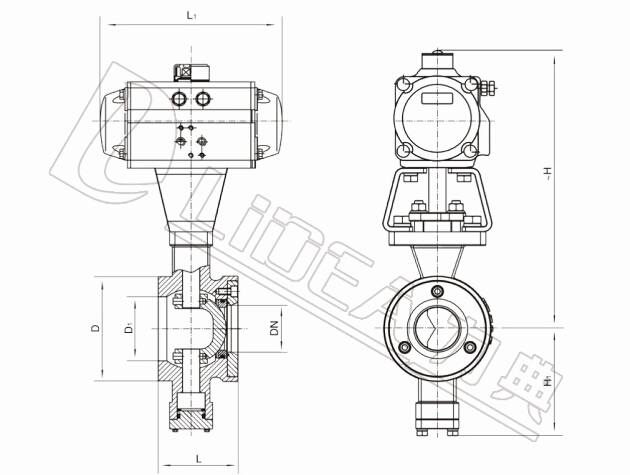

主要外形及连接法兰尺寸VQ670H(P、Y)-PN16、25(1.6、2.5MPA) | ||||||||
型号 | DN | L | L1 | ~H | H1 | D | D1 | 执行器型号 |
LDBAAVP25 | 25 | 62 | 159/248 | 260/290 | 87 | 68 | 38 | LD063P/LD083SK |
LDBAAVP32 | 32 | 62 | 159/248 | 267/297 | 87 | 78 | 42 | LD063P/LD083SK |
LDBAAVP40 | 40 | 62 | 211/248 | 292/312 | 87 | 85 | 50 | LD075P/LD090SK |
LDBAAVP50 | 50 | 75 | 248/269 | 292/312 | 97 | 100 | 60 | LD083P/LD105SK |
LDBAAVP65 | 65 | 90 | 248/315 | 332/340 | 112 | 120 | 75 | LD083P/LD125SK |
LDBAAVP80 | 80 | 100 | 269/345 | 359/381 | 112 | 130 | 94 | LD105P/LD125SK |
LDBAAVP100 | 100 | 115 | 345/409 | 394/411 | 122 | 158 | 110 | LD125P/LD140SK |
LDBAAVP125 | 125 | 129 | 409/438 | 410/416 | 142 | 180 | 135 | LD140P/LD160SK |
LDBAAVP150 | 150 | 160 | 438/550 | 461/486 | 165 | 216 | 165 | LD160P/LD190SK |
LDBAAVP200 | 200 | 200 | 550/600 | 509/553 | 195 | 268 | 210 | LD190P/LD210SK |
LDBAAVP250 | 250 | 240 | 633/730 | 572/628 | 237 | 325 | 260 | LD240P/LD270SK |
备注: | |
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。 | |
执行器型号***/***分别是气动执行器双作用式/单作用式(弹簧复位)。 | |
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。 | |
以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司。 |
