LDPZ73HLDPZ73F、LDPZ73Y手动刀闸阀



适用范围

技术参数


LDPZ73HLDPZ73F、LDPZ73Y

手动刀型闸阀:手动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(LDPZ73H-10C/16C)、不锈钢(LDPZ73F-10P/16P LDPZ73Y-10P/16P),具有排渣功能的的闸阀。

采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

技术参数

公称压力  PN1.6,2.5 ,4.0,6.4MPa

阀体材质  WCB、CF8、CF8M、Ti、Ni

试压能力  PT2.4,3.8,6.0,9.6MPa

适用介质

水、油品、气

低压密封试压能力  0.6MPa

硝酸类

适用温度  -40℃~180℃、-40℃~450℃

醋酸类

产品性能参数

LDPZ73H、LDPZ73F、LDPZ73Y 型刀型闸阀(刀闸阀)主要性能参数

型号

PN

工作压力 / MPa

适用温度 / ℃

适用介质

LDPZ73H-10C/16C

10、16

1.0、1.6

≤ 100

纸浆、污水、煤浆、灰渣水泥混合物

LDPZ73F-10P/16P

产品零部件材料

LDPZ73H、LDPZ73F、LDPZ73Y 型刀型闸阀(刀闸阀)零部件材料

型号

材料

阀体

阀杆

密封面

填料

LDPZ73H-10C/16C

WCB

2Cr13

硬质合金、聚四氟乙烯

V型聚四氟乙烯、柔性石墨环

LDPZ73F-10P/16P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

LDPZ73Y-10P/16P

CF8 (304)

0Cr18Ni9 (304)

产品外形及结构尺寸 (PN10)

LDPZ73H、LDPZ73F、LDPZ73Y (PN10) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN

L

D

D1

D2

H

z×M

D0

50

43

160

125

100

285

4×M16

180

65

46

180

145

120

298

4×M16

180

80

46

195

160

135

315

4×M16

220

100

52

215

180

155

365

8×M16

220

125

56

245

210

185

400

8×M16

230

150

56

280

240

210

475

8×M20

280

200

60

335

295

265

540

8×M20

360

250

68

390

350

320

630

12×M20

360

300

78

440

400

368

780

12×M20

400

350

78

500

460

428

885

16×M20

400

400

102

565

515

482

990

16×M22

400

450

114

615

565

532

1100

20×M22

560

500

127

670

620

585

1200

23×M22

530

600

154

780

725

685

1450

20×M27

600

800

190

1010

950

898

2×M

24×M30

680

产品外形及结构尺寸 (PN16)

LDPZ73H、LDPZ73F、LDPZ73Y (PN16) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN

L

D

D1

D2

H

z×M

D0

50

43

160

125

99

285

4×M16

180

65

46

185

145

120

295

4×M16

180

80

46

200

160

135

315

8×M16

220

100

52

220

180

155

365

8×M16

220

125

56

250

210

185

400

8×M16

230

150

56

285

240

210

475

8×M20

280

200

60

340

295

265

540

12×M20

360

250

68

405

355

310

630

12×M22

360

300

78

460

410

375

780

12×M22

400

350

78

520

470

435

885

16×M22

400

400

102

580

525

485

990

16×M27

400

450

114

640

585

545

1100

20×M27

530

500

127

715

650

609

1200

20×M30

530

600

154

840

770

720

1450

20×M36

600

800

190

1025

950

898

2000

24×M36

680

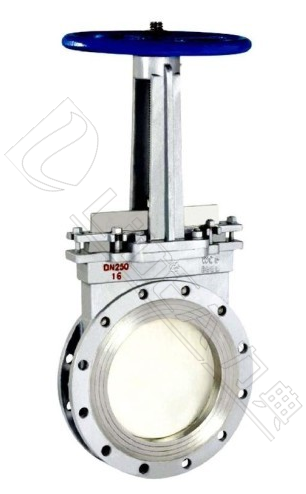

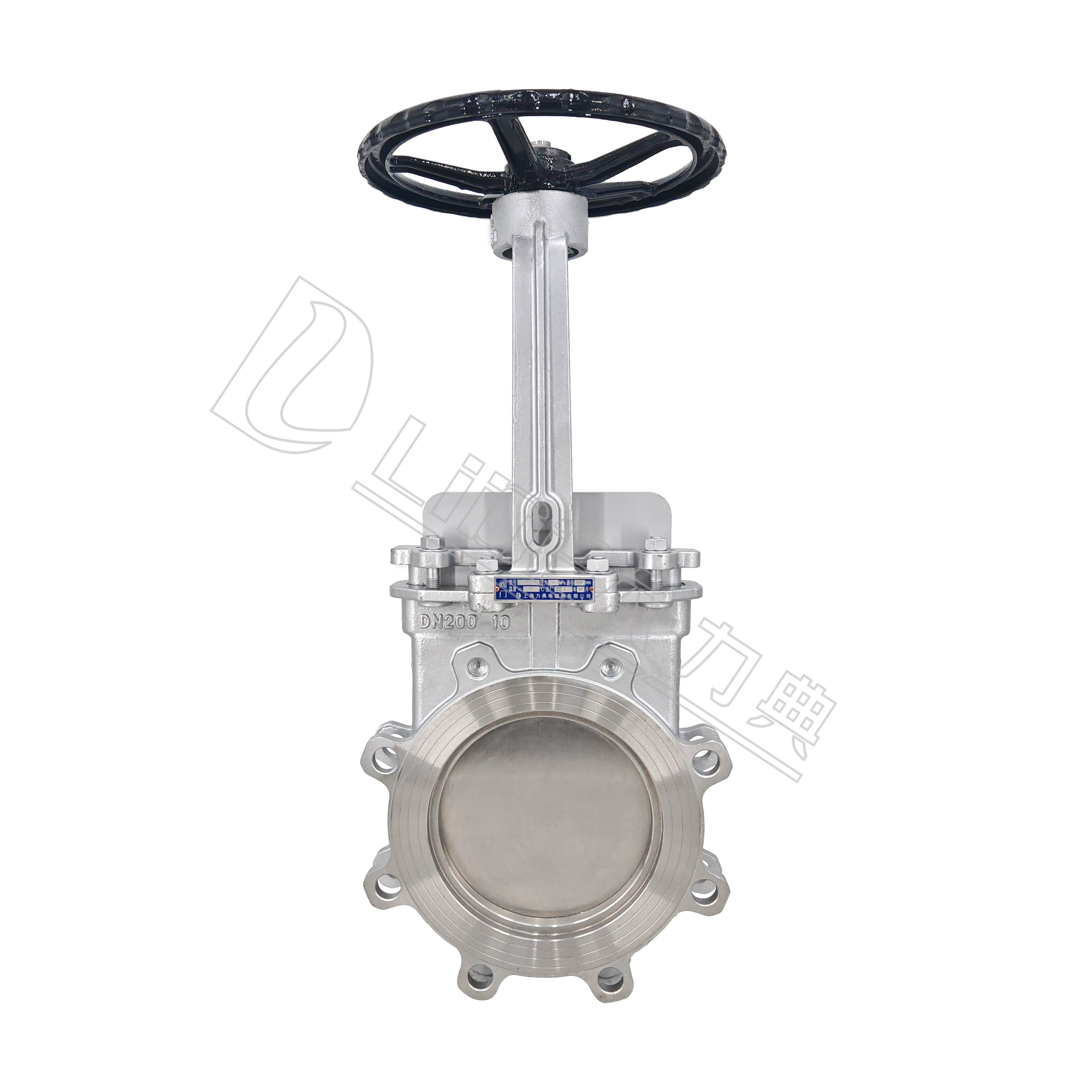

产品外形图:




声明:本文中所有文字、数据、图片均只适用于参考,LDPZ73H、LDPZ73F、LDPZ73Y 型手动刀型闸阀/刀闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:400-0458588
