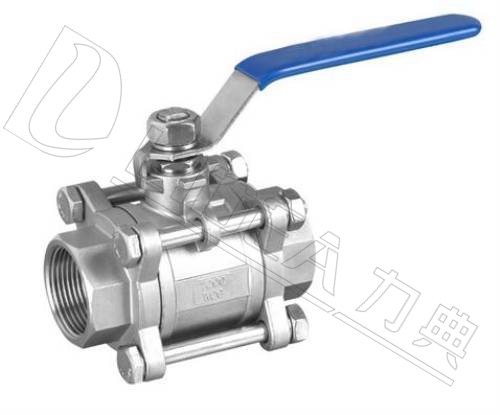

Q11F系列 三片式内螺纹球阀 |
|
|
|
技术参数 |
||
|
公称压力 PN1.6,2.5 ,4.0,6.4MPa |
阀体材质 WCB、CF8、CF8M |
|
|
试压能力 PT2.4,3.8,6.0,9.6MPa |
适用介质 |
Q11F-(16-64)C 水、油品、气 |
|
低压密封试压能力 0.6MPa |
Q11F-(16-64)P 硝酸类 |
|
|
适用温度 -40℃～180℃ |
Q11F-(16-64)R 醋酸类 |
|
|
|
||||
|
零件结构材质表 |
||||
|
序号 |
零件名称 |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
2 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
3 |
球体 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
4 |
阀杆 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
5 |
密封圈 |
聚四氟乙烯(PTFE) |
||
|
6 |
填料 |
聚四氟乙烯(PTFE) |
||
|

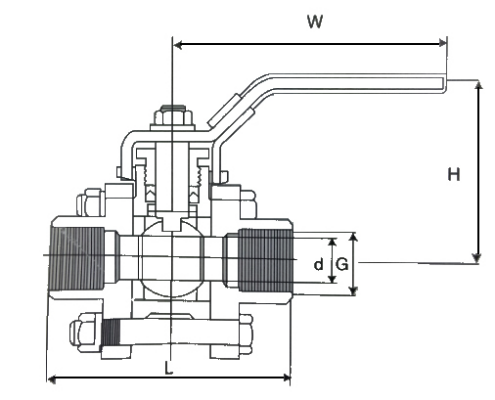

主要外形连接尺寸(PN16-64) |
||||||
|
型号 |
DN |
G |
d |
L |
H |
W |
|
Q11F-8 |
8 |
1/4 |
10 |
65 |
50 |
90 |
|
Q11F-10 |
10 |
3/8 |
12 |
65 |
50 |
90 |
|
Q11F-15 |
15 |
1/2 |
15 |
70/75/61 |
55 |
100 |
|
Q11F-20 |
20 |
3/4 |
20 |
80/80/69 |
60 |
120 |
|
Q11F-25 |
25 |
1 |
25 |
90/90/80 |
70 |
140 |
|
Q11F-32 |
32 |
1 1/4 |
32 |
110/110/96 |
82 |
140 |
|
Q11F-40 |
40 |
1 1/2 |
38 |
120/120/104 |
90 |
180 |
|
Q11F-50 |
50 |
2 |
50 |
140/140/125 |
105 |
200 |
|
Q11F-65 |
65 |
2 1/2 |
64 |
160/185 |
120 |
220 |
|
Q11F-80 |
80 |
3 |
78 |
180/205 |
132 |
240 |
|
Q11F-100 |
100 |
4 |
100 |
215/240 |
160 |
300 |
