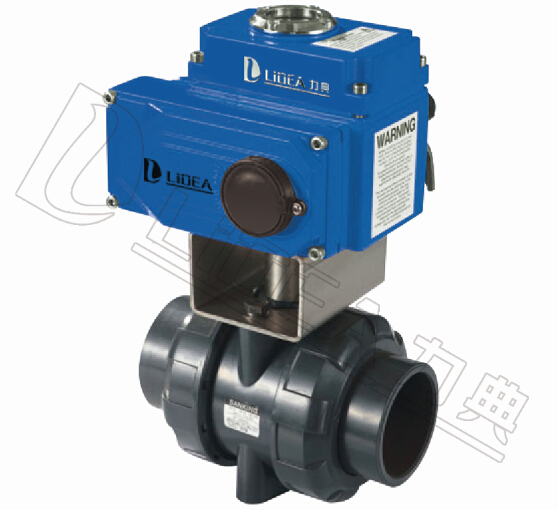

| LDBAAL系列 电动UPVC双由令球阀 |
|
| 技术参数 | 功能选项 | |
| 电源电压 AC220V、AC380V（其它特制） | 防 爆 型 防爆等级：dIIBT5 | |
| 环境温度 -30℃～+70℃ | 信号反馈 X1机械无源信号，X2有源信号 | |
| 防护等级 IP67 | 手动功能 手动功能 电动执行器带有手动开阀、关阀功能 | |
| 阀体参数 | 开关型 通电开到位，通电关到位。 | |
| 公称通径 15-100mm | 调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 | |
| 公称压力 PN10、PN16 | 适用介质 水、空气、煤气、油品、乙醇、酸碱性等气体或液体 | |
| 连接方式 双由令、法兰、螺纹连接 | 带加热器 可在潮湿环境干燥执行器内元件 | |
| 阀体材质 UPVC、CPVC、PVDF、PP | 备注 电动参数请另参考选配的电动执行器资料 | |
| 阀板材质 UPVC | ||
| 密封材料 EPDM、FPM | ||
| 工作温度 | C1：-10℃～55℃ | |
|

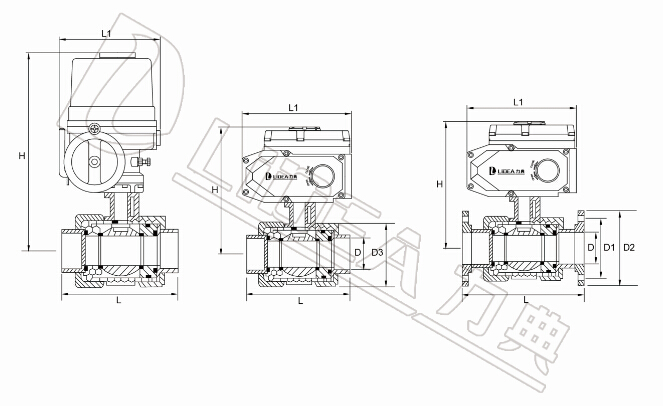

| GB阀体尺寸（mm)配LDE电动执行器 | |||||||||
| 规格型号 | DN | L | D | D1 | D2 | D3 | H | Z-ФD | E-电动头 |
| LDBAAL15 | 15 | 112 | 15 | 65 | 95 | 31 | 260.5 | 4-Ф14 | LDE-010 |
| LDBAAL20 | 20 | 132 | 20 | 75 | 105 | 37 | 266.5 | 4-Ф14 | LDE-010 |
| LDBAAL25 | 25 | 144 | 25 | 85 | 115 | 44 | 270.5 | 4-Ф14 | LDE-010 |
| LDBAAL32 | 32 | 165 | 32 | 100 | 140 | 54 | 276.5 | 4-Ф18 | LDE-010 |
| LDBAAL40 | 40 | 171 | 40 | 110 | 150 | 65 | 276.5 | 4-Ф18 | LDE-010 |
| LDBAAL50 | 50 | 200 | 50 | 120 | 165 | 79 | 323.5 | 4-Ф18 | LDE-010 |
| LDBAAL65 | 65 | 275 | 65 | 145 | 185 | 136 | 376.5 | 4-Ф18 | LDE-010 |
| LDBAALB80 | 80 | 300 | 80 | 160 | 200 | 156 | 406.5 | 4-Ф18 | LDE-010 |
| LDBAAL100 | 100 | 328 | 100 | 180 | 220 | 224 | 507 | 8-Ф18 | LDE-015 |
| GB阀体尺寸(mm)配LDX电动执行器 | |||||||||
| 规格型号 | DN | L | D | D1 | D2 | D3 | H | Z-ФD | E-电动头 |
| LDBAAL15 | 15 | 112 | 15 | 65 | 95 | 31 | 152 | 4-Ф14 | LDX-005 |
| LDBAAL20 | 20 | 132 | 20 | 75 | 105 | 37 | 158 | 4-Ф14 | LDX-005 |
| LDBAAL25 | 25 | 144 | 25 | 85 | 115 | 44 | 162 | 4-Ф14 | LDX-005 |
| LDBAAL32 | 32 | 165 | 32 | 100 | 140 | 54 | 198 | 4-Ф18 | LDX-005 |
| LDBAAL40 | 40 | 171 | 40 | 110 | 150 | 65 | 198 | 4-Ф18 | LDX-005 |
| LDBAAL50 | 50 | 200 | 50 | 120 | 165 | 79 | 225 | 4-Ф18 | LDX-005 |
| LDBAAL65 | 65 | 275 | 65 | 145 | 185 | 136 | 278 | 4-Ф18 | LDX-010 |
| LDBAALB80 | 80 | 300 | 80 | 160 | 200 | 156 | 308 | 4-Ф18 | LDX-010 |
| LDBAAL100 | 100 | 328 | 100 | 180 | 220 | 224 | 362 | 8-Ф18 | LDX-016 |
| 应用领域 |
| 本产品采用双由令、法兰连接，不须使用特殊工具即可快速装配。具有结构紧凑、耐腐损、容易拆卸、方便检修、维护简单易行 |
| 等优点。阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广。广泛使用例如：纯水和生饮水 的管路系统、排水和污水管路下同 |
| 、盐水和海水管路系统、盐酸和化学溶液系统等多个行业。 |
| 产品特点 |
| 1、适用温度范围广：-40℃～+95℃ |
| 2、具有极佳的强度和韧性； |
| 3、具有优良的耐化学腐蚀性能； |
| 4、阻燃性能为自熄性； |
| 5、低热传导性，约为刚才的1/200； |
| 6、介质中重离子含量达超纯水标准； |
| 7、卫生指标符合国家卫生标准要求 |
| 8、管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力 |
| 9、重量轻，相当于钢管1/5，铜管的1/6； |
| 10、安装方便，可采用法兰、螺纹双由令等方式连接； |
| 11、优异的耐老化和抗紫外线性能，使正常使用寿命比其 它管道系统有很大的延长； |
| 12、在双由令端有FPM或EPDM“O”环，配合PTFE垫座的使用，能有效防止多数化学物质对阀体的腐蚀； |
| 13、垫座松紧和做适度调整。 |
