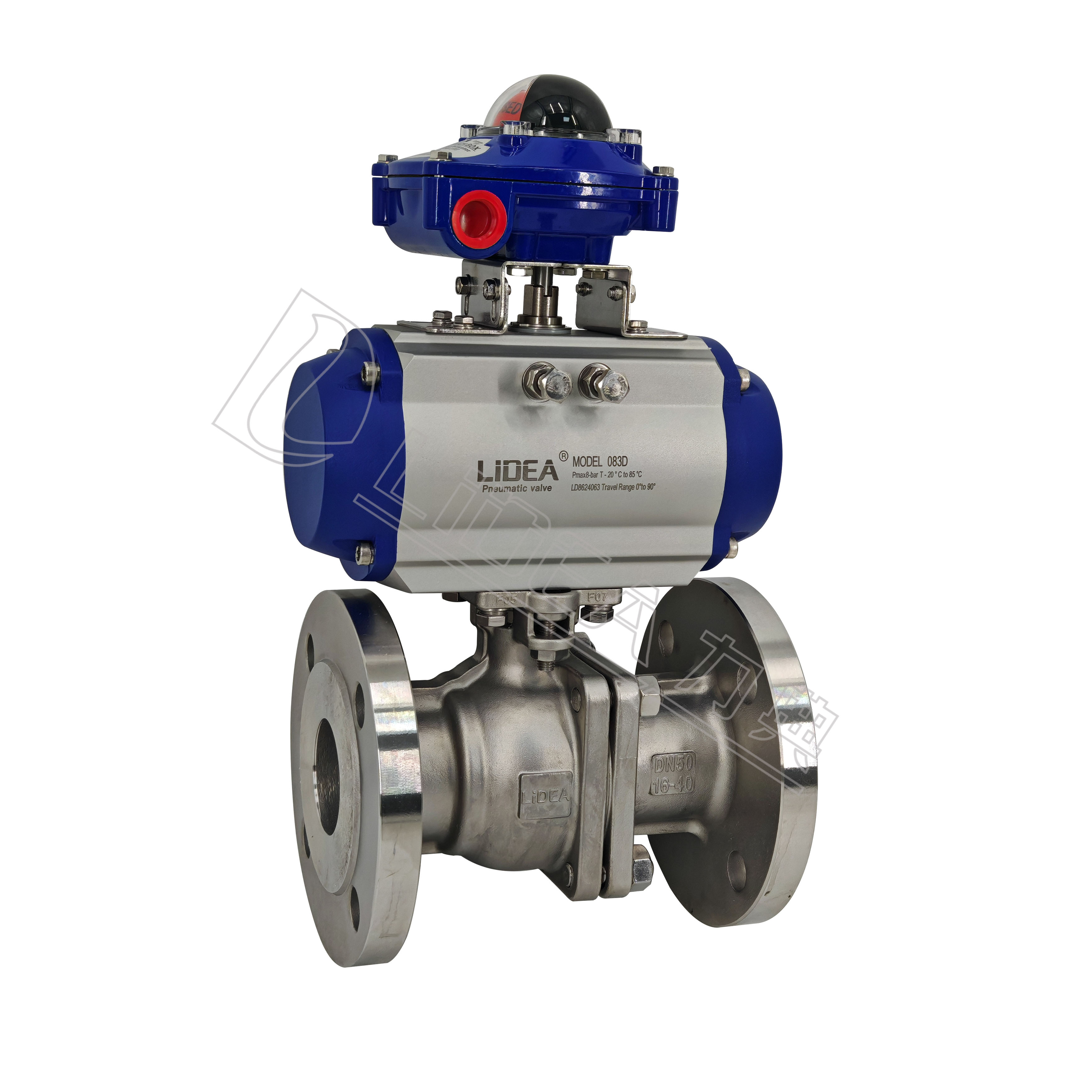

LDBAAP系列 气动法兰式球阀GB


技术参数 阀体参数
气缸形式  双作用、单作用 公称压力  PN16、PN25、PN40、PN64
环境温度  -20℃～+80℃ 连接方式  法兰式GB(特选JB、ANSI、JIS)
气源压力  双作用4～8bar,单作用5～8bar 阀体材质  WCB、SS304、SS316、SS316L
  球芯材质  SS、SS304、SS316、SS316L
功能选项 密封材料  PTFE、PPL(特选：石墨、硬密封）
防 爆 型  防爆等级：dIIBT4 工作温度   C3：-30℃～150℃
信号反馈  X1机械无源信号，X2有源信号   C6：-30℃～250℃
手动功能  气动阀可选手轮、手动开阀、关阀功能   C7：-30℃～350℃
调 节 型  输入4-20mA信号，实现球阀调节功能   C8：-40℃～450℃

标准规范 附件选项
设计标准  GB/12237 回 讯 器  也叫限位开关，远程反馈开关信号
结构长度  GB/12221 电 磁 阀  双作用选两位五通，单作用选两位三通
法兰连接  GB/9113、JB/T79 三 联 件  可对气源稳压、过滤、气缸加润滑油
检测与实验  GB/T13927、JB/T9092 手轮机构  转动手轮机构，可实现手动开、关阀
 备 注    气缸参数请另参考所选配的气动执行器资料 电器定位器  输入4-20mA信号，实现球阀调节功能
气动阀

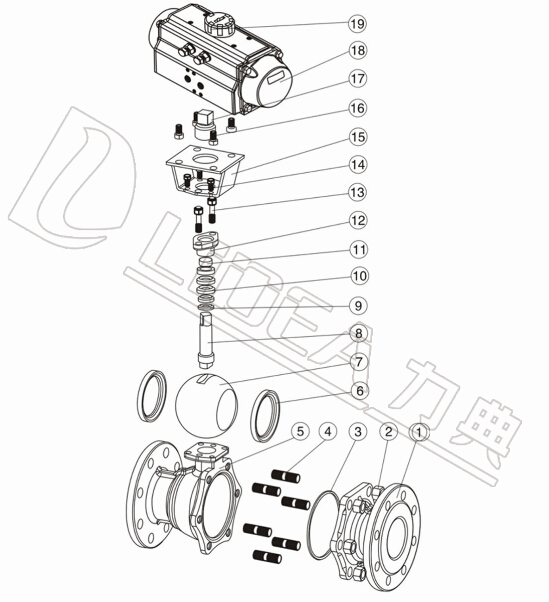

零件结构材质表
  材质
序号 零件名称 C P R
1 右阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 垫片 PTFE、石墨金属复合垫
4 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀座 PTFE、尼龙（Nyfon）、对位聚苯(PPL)、硬质合金Hard Alloy
7 球体 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 垫片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 填料 PTFE、柔性石墨
11 衬套 PTFE、复合轴承
12 压盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 连接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 连接套 35 1Cr18Ni9Ti 1Cr18Ni9Ti
18 气动装置 LDP系列、LDSK系列、AW系列
19 位置指示器 塑料
气动阀

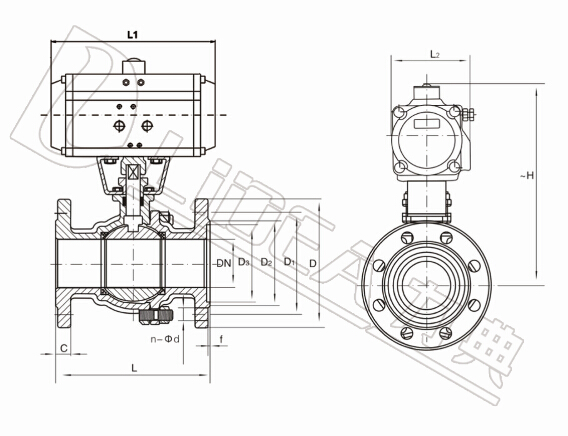

主要外形连接尺寸Q641F(N、P、H、Y)-PN16(1.6MPA)
型号 DN in L L1 L2 ～H D D1 D2 C F n-Φd 执行器型号
LDBAAP15 15 1/2 130 141/159 71/83 204/235 95 65 46 14 2 4-Φ14 LD052P/LD063SK
LDBAAP20 20 3/4 140 141/159 71/83 209/240 105 75 56 16 2 4-Φ14 LD052P/LD063SK
LDBAAP25 25 1 150 159/211 83/95 214/256 115 85 65 16 2 4-Φ14 LD063P/LD083SK
LDBAAP32 32 1 1/4 165 159/248 83/107 257/277 140 100 76 18 2 4-Φ18 LD063P/LD105SK
LDBAAP40 40 1 1/2 180 211/248 95/107 274/292 150 110 84 18 3 4-Φ18 LD083P/LD105SK
LDBAAP50 50 2 200 248/269 107/123 290/300 165 125 99 20 3 4-Φ18 LD083P/LD105SK
LDBAAP65 65 2 1/2 220 248/315 107/141 310/335 185 145 118 20 3 4-Φ18 LD105P/LD125SK
LDBAAP80 80 3 250 269/345 123/152 346/368 200 160 132 20 3 8-Φ18 LD105P/LD125SK
LDBAAP100 100 4 280 345/409 152/172 378/410 220 180 156 22 3 8-Φ18 AW125/AW160
LDBAAP125 125 5 320 409/550 172/215 425/450 250 210 184 22 3 8-Φ18 AW160/AW190
LDBAAP150 150 6 360 550/600 215/240 468/531 285 240 211 24 3 8-Φ22 AW190/AW210
LDBAAP200 200 8 400 600/633 240/262 583/618 340 295 266 24 3 12-Φ22 AW210/AW240

主要外形连接尺寸Q641F(N、P、H、Y)-PN25(2.5MPA)
型号 DN in L L1 L2 ～H D D1 D2 C F n-Φd 执行器型号
LDBAAP15 15 1/2 130 141/159 71/83 204/235 95 65 46 14 2 4-Φ14 LD052P/LD065SK
LDBAAP20 20 3/4 140 141/159 71/83 209/240 105 75 56 16 2 4-Φ14 LD052P/LD065SK
LDBAAP25 25 1 150 159/211 83/95 257/265 115 85 65 16 2 4-Φ14 LD065P/LD083SK
LDBAAP32 32 1 1/4 165 211/248 83/107 269/287 140 100 76 18 3 4-Φ18 LD075P/LD090SK
LDBAAP40 40 1 1/2 180 248/269 95/107 282/292 150 110 84 18 3 4-Φ18 LD083P/LD105SK
LDBAAP50 50 2 200 248/345 107/123 290/325 165 125 99 20 3 4-Φ18 LD083P/LD105SK
LDBAAP65 65 2 1/2 220 269/345 107/152 310/357 185 145 118 22 3 8-Φ18 LD105P/LD125SK
LDBAAP80 80 3 250 345/409 152/172 346/368 200 160 132 24 3 8-Φ18 LD105P/LD140SK
LDBAAP100 100 4 280 345/438 152/187 418/443 235 190 156 24 3 8-Φ22 AW125/AW160
LDBAAP125 125 5 320 438/550 187/215 460/503 270 220 184 26 3 8-Φ26 AW160/AW190
LDBAAP150 150 6 360 550/600 215/240 518/563 300 250 211 28 3 8-Φ26 AW190/AW210
LDBAAP200 200 8 400 633/730 262/330 583/618 360 310 274 30 3 12-Φ26 AW240/AW270

主要外形连接尺寸Q641F(N、P、H、Y)-PN40(4.0MPA)
型号 DN in L L1 L2 ～H D D1 D2 D3 C F n-Φd 执行器型号
LDBAAP15 15 1/2 130 141/159 71/83 204/235 95 65 46 40*4 14 2 4-Φ14 LD052P/LD065SK
LDBAAP20 20 3/4 140 159/211 83/95 240/252 105 75 56 51*4 16 2 4-Φ14 LD065P/LD083SK
LDBAAP25 25 1 150 211/248 95/107 257/265 115 85 65 58*4 16 2 4-Φ14 LD075P/LD090SK
LDBAAP32 32 1 1/4 180 211/248 95/107 269/287 140 100 76 66*4 18 3 4-Φ18 LD083P/LD105SK
LDBAAP40 40 1 1/2 200 248/269 107/123 282/292 150 100 84 76*4 18 3 4-Φ18 LD090P/LD105SK
LDBAAP50 50 2 220 248/315 107/141 300/325 165 125 99 88*4 20 3 4-Φ18 LD105P/LD125SK
LDBAAP65 65 2 1/2 250 269/345 123/152 335/357 185 145 118 110*4 22 3 8-Φ18 LD105P/LD140SK
LDBAAP80 80 3 280 345/409 152/172 368/400 200 160 132 121*4 24 3 8-Φ18 LD125P/LD160SK
LDBAAP100 100 4 320 409/438 172/187 418/506 235 190 156 150*4.5 24 3 8-Φ22 AW160/ATE190
LDBAAP125 125 5 400 550/600 215/240 445/548 270 220 184 176*4.5 26 3 8-Φ26 AW190/ATE210
LDBAAP150 150 6 400 600/633 215/262 563/598 300 250 211 204*4.5 28 3 8-Φ26 AW240/ATE270
LDBAAP200 200 8 503 730 330 636/666 375 320 284 260*4.5 30 3 12-Φ30 AT270
备注：
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。
执行器型号***/***分别是气动执行器双作用式/单作用式（弹簧复位）。
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
以上执行器配置及数据均采用软密封（F、N、P）阀门，硬密封阀门的配置及数据请咨询本公司。
