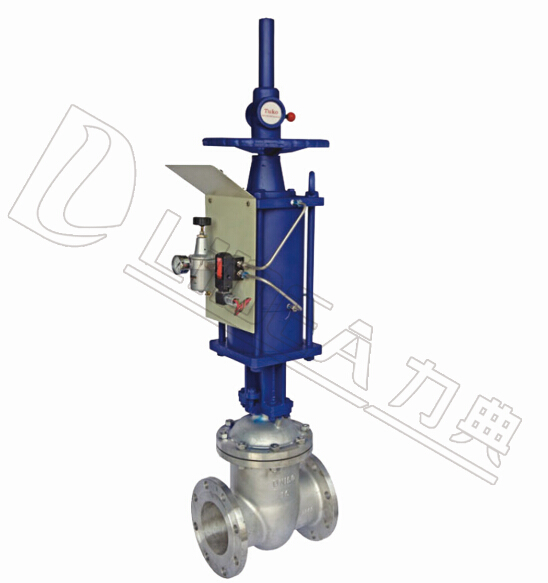

LDZP系列 气动闸阀
|
| 技术参数 | 阀体参数 | |
| 气缸形式 双作用、单作用 | 公称压力 PN16、PN25、PN40 | |
| 环境温度 -20℃～+80℃ | 连接方式 法兰式GB(特选JB、ANSI、JIS） | |
| 气源压力 双作用4～8bar,单作用5～8bar | 阀体材质 WCB、SS304、SS316、SS316L | |
| 阀板材质 SS、SS304、SS316、SS316L | ||
| 功能选项 | 密封材料 PTFE、PPL(特选：石墨、金属硬密封） | |
| 防 爆 型 防爆等级：dIIBT4 | 工作温度 | C6：-30℃～150℃(Y) |
| 信号反馈 X1机械无源信号，X2有源信号 | C7：-30℃～250℃(S) | |
| 手动功能 气动阀可选手轮、手动开阀、关阀功能 | C8：-30℃～350℃(S) | |
| 调 节 型 输入4-20mA信号，实现球阀调节功能 | ||
| 标准规范 | 附件选项 | |
| 设计依据 GB标准 ANSI标准 | 回 讯 器 也叫限位开关，远程反馈开关信号 | |
| 设计标准 GB/12234 ANSI B16.34 | 电 磁 阀 双作用选两位五通，单作用选两位三通 | |
| 法兰连接 GB/12221 ANSI B16.10 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
| 结构长度 GB/12221 ANSI B16.10 | 手轮机构 转动手轮机构，可实现手动开、关阀 | |
| 法兰连接尺寸 GB/9113、JB/T79 ANSI B16.5(2～24'')ANSI B16.47(28～30'') | 电器定位器 输入4-20mA信号，实现球阀调节功能 | |
| 实验和检验 JB/T9092 API598 | 备 注 气缸参数请另参考所选配的气动执行器资料 | |
|

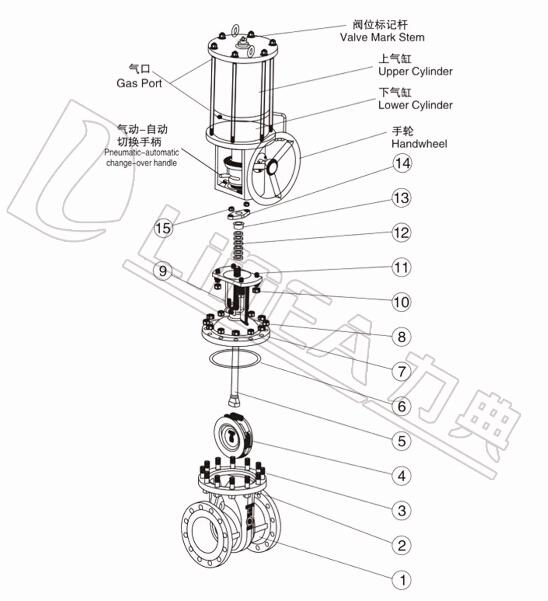

| 零件结构材质表 | |||||
| 材质 | |||||
| 序号 | 零件名称 | C | P | R | |
| 1 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 螺帽 | 35 | 304 | 304 | |
| 3 | 螺栓 | 35 | 304 | 304 | |
| 4 | 阀座 | 25或1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 5 | 闸板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 6 | 垫片 | 不锈钢+柔性石墨、PTFE | |||
| 7 | 阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 8 | 螺帽 | 35 | 304 | 304 | |
| 9 | 吊环螺栓 | 35 | 304 | 304 | |
| 10 | 螺帽 | 35 | 304 | 304 | |
| 11 | 螺栓 | 35 | 304 | 304 | |
| 12 | 填料 | 柔性石墨、PTFE | |||
| 13 | 填料压套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 14 | 填料压板 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 15 | 螺帽 | 35 | 304 | 304 | |
|

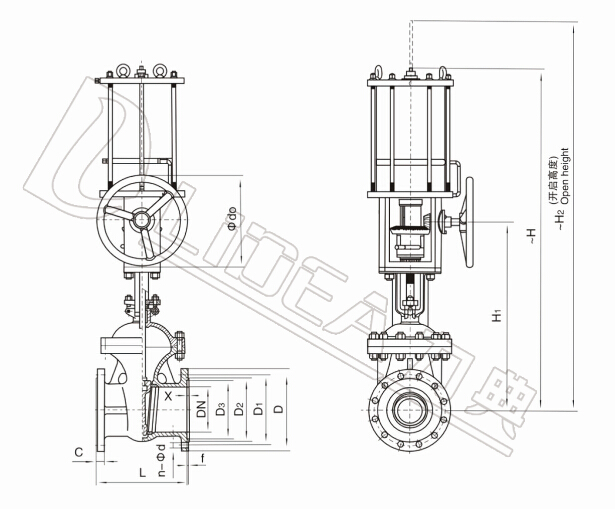

| 主要外形及连接法兰尺寸Q641F(N、P、H、Y）-PN16(1.6MPA) | ||||||||||||
| 型号 | DN | L | ～H | H1 | ～H2 | Φdo | D | D1 | D2 | C | F | N-Φd |
| LDZP50 | 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| LDZP80 | 80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 |
| LDZP100 | 100 | 300 | 1050 | 560 | 1150 | 250 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 |
| LDZP150 | 150 | 350 | 1240 | 660 | 1390 | 320 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 |
| LDZP200 | 200 | 400 | 1520 | 810 | 1720 | 400 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 |
| LDZP250 | 250 | 450 | 1700 | 930 | 1950 | 400 | 405 | 355 | 319 | 26 | 3 | 12-Φ26 |
| LDZP300 | 300 | 500 | 1930 | 1090 | 2230 | 450 | 460 | 410 | 370 | 28 | 4 | 12-Φ26 |
| LDZP350 | 350 | 550 | 2160 | 1230 | 2510 | 450 | 520 | 470 | 429 | 30 | 4 | 16-Φ26 |
| LDZP400 | 400 | 600 | 2330 | 1360 | 2730 | 500 | 580 | 525 | 480 | 32 | 4 | 16-Φ30 |
| LDZP450 | 450 | 650 | 2540 | 1510 | 2990 | 500 | 640 | 585 | 548 | 34 | 4 | 20-Φ30 |
| LDZP500 | 500 | 700 | 2750 | 1660 | 2150 | 550 | 715 | 650 | 609 | 36 | 4 | 20-Φ33 |
| LDZP600 | 600 | 800 | 3080 | 1910 | 3680 | 550 | 840 | 770 | 720 | 38 | 5 | 20-Φ36 |
| LDZP700 | 700 | 900 | 3570 | 2200 | 4270 | 600 | 910 | 840 | 794 | 40 | 5 | 24-Φ36 |
| LDZP800 | 800 | 1000 | 1025 | 950 | 901 | 42 | 5 | 24-Φ39 | ||||
| 备注： | |
| 球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。 | |
| 执行器型号***/***分别是气动执行器双作用式/单作用式（弹簧复位）。 | |
| 根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。 | |
| 以上执行器配置及数据均采用软密封（F）阀门，硬密封阀门的配置及数据请咨询本公司。 | |
