| LD71系列 法兰式不锈钢活塞电磁阀 |
   |
| 适用范围 | 技术参数 | |||
| 适用于工业炉窑、干燥设备、制药机械、真空设备、水厂虹吸管路、航天、石油化工、电力装备、钢铁、电镀涂装、燃气燃油、环保设备、吹灰除尘、纺织印染、暖通空调、酿酒、食品、水处理等控制系统。 | 介质温度：C2: -20℃～90℃ C5： -25℃～220℃ | |||
| 工作压力：0～10bar, 0.3～16bar ,1～64bar可以定做 | ||||
| 运作方式：直动式 先导式 | ||||
| 工作型式：常闭型、常开型 | ||||
| 功能选项 | 阀体材质：SS304 | |||
| 代号 | 功能选项 | 功能说明 | 密封材质：NBR、FKM、PTFE、紫铜 | |
| NO | 常闭型 | 通电阀开，断电阀关 | ||
| K | 常开型 | 通电阀关，断电阀开 | 电气参数 | |
| E | 防爆型 | 防爆等级：ExdII BT4 | 线圈参数：AC220V 380V 110V 24V DC24V 12V | |
| S | 手动 | 手动功能 | 线圈参数：普通线圈IP54 ，防爆线圈IP65 | |
| X1 | 信号反馈 | 无源机械触点，适用气体介质 | 额定功率 | AC DN≤25mm 45VA,DN≥32mm,70VA |
| N | 带止回功能 | 限制流体单向流动，防止倒流 | DC DN≤25mm 40W ,DN≥32mm,65W | |
| J | 节能模块 | 降低线圈温升和功耗 | 电器公差：±10% | |
|

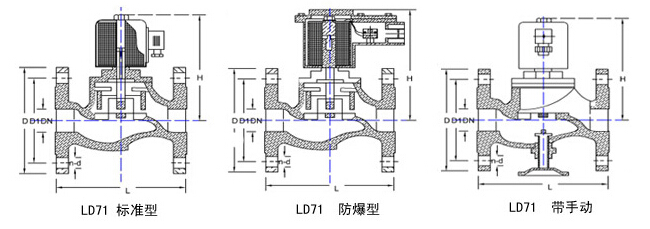

| 规格参数表(法兰连接) (*常闭型1～64公斤级都可定做） | ||||||||||
| 型号 | 通径mm | Kv值 | L | H/常开/防爆 | D | D1 | b | n-d | 工作压力（bar） | |
| 常闭型 | 常开型 | |||||||||
| LD7115 | 15 | 2.8 | 90 | 152/175/185 | 95 | 65 | 4-Φ12 | 0～10/0.3～16 | 1～8 | |
| LD7120 | 20 | 5.4 | 115 | 155/175/185 | 105 | 75 | 4-Φ14 | 0～10/0.3～16 | 1～8 | |
| LD7125 | 25 | 8.5 | 125 | 158/178/188 | 115 | 85 | 4-Φ14 | 0～10/0.3～16 | 1～8 | |
| LD7132 | 32 | 14 | 140 | 168/188/198 | 135 | 100 | 4-Φ18 | 0～10/0.3～16 | 1～8 | |
| LD7140 | 40 | 18 | 165 | 175/195/205 | 145 | 110 | 4-Φ18 | 0～10/0.3～16 | 1～8 | |
| LD7150 | 50 | 28 | 190 | 185/205/215 | 160 | 125 | 4-Φ18 | 0～10/0.3～16 | 1～8 | |
| LD7165 | 65 | 40 | 250 | 265/ / | 185 | 145 | 4-Φ18 | 0.3～16 | 1～8 | |
| LD7180 | 80 | 65 | 270 | 275/ / | 200 | 160 | 8-Φ18 | 0.3～16 | 1～8 | |
| LD71100 | 100 | 100 | 320 | 373/ / | 220 | 180 | 8-Φ18 | 0.3～16 | 1～8 | |
| LD71125 | 125 | 150 | 400 | 416/ / | 250 | 210 | 8-Φ18 | 0.3～16 | 1～8 | |
| LD71150 | 150 | 250 | 400 | 400/ / | 285 | 240 | 8-Φ22 | 0.3～16 | 1～8 | |
| LD71200 | 200 | 420 | 340 | 295 | 12-Φ22 | 0.3～16 | 1～8 | |||
| LD71250 | 250 | 660 | 405 | 355 | 12-Φ26 | 0.3～16 | 1～8 | |||
| 优化建议 |
| *流体温度一定要按实际提供给我们，否则虚报高温将会使生产时公差系数和密封配置不当，而引起泄露。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致。 |
| *防爆场合建议不要选择带信号反馈功能，因为防爆信号反馈装置的成本比普通的要贵数倍，若必须请咨询我司。 |
