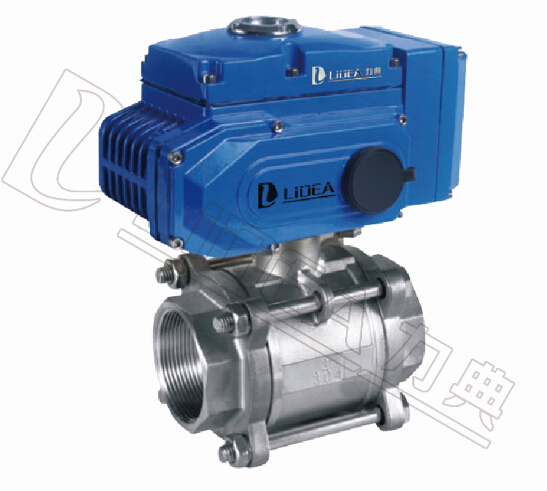

LDBAC系列 电动螺纹式球阀
技术参数 标准规范
电压电压  AC220V、AC380V(其它特制 螺纹标准   内螺纹(特选:NPT、BSP、BSPT、DIN259/2999)
环境温度  -30℃~+70℃ 检测与试验   GB/T13927-1992
防护等级  IP67 设计标准    GB/T12224、GB/T8464
阀体说明 结构长度标准  GB/T15188.3
公称通径  10-100mm
公称压力  PN16、PN25、PN40、PN64
连接方式  螺纹连接 功能选项
阀体材质  SS304、SS316、SS316L 防 爆 型  防爆等级:dIIBT5
碟板材质  SS304、SS316、SS316L 信号反馈  X1机械无源信号,X2有源信号
密封材料  PTFE、PTL、硬质合金 手动功能  手动功能 电动执行器带有手动开阀、关阀功能
工作温度 C3:-30℃~150℃ 开关型   通电开到位,通电关到位。
C6:-30℃~250℃ 调节型   调节型输入420mA、15V、010V信号,实现球阀调节功能
C7:-30℃~350℃ 适用介质  水、空气、蒸汽、煤气、油品、乙醇、酸碱性等气体或液体
C9:-40℃~450℃ 备注    电动参数请另参考选配的电动执行器资料
电动阀

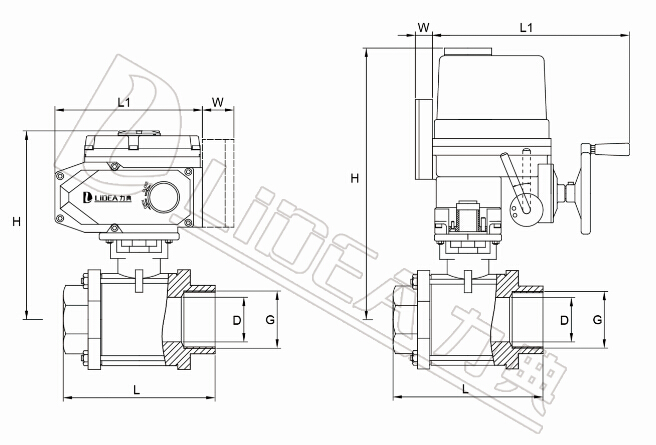

GB阀体尺寸(mm)配LDE电动执行器
规格型号 DN L D G H L1 W E-电动头
LDBAC10 10 60 12.5 3/8 259 320 136.5 LDE-010
LDBAC15 15 72 15 1/2 259 320 136.5 LDE-010
LDBAC20 20 82 20 3/4 259 320 136.5 LDE-010
LDBAC25 25 90 25 1 274 320 136.5 LDE-010
LDBAC32 32 112 32 1-1/4 280 320 136.5 LDE-010
LDBAC40 40 120 40 1-1/2 290 320 136.5 LDE-020
LDBAC50 50 145 50 2 292 320 136.5 LDE-010
LDBAC65 65 185 65 2-1/2 364 355 140 LDE-020
LDBAC80 80 210 80 3 374 355 140 LDE-020
LDBAC100 100 240 100 4 402 355 140 LDE-030

GB阀体尺寸(mm)配LDX电动执行器
规格型号 DN L D G H L1 W E-电动头
LDBAC10 10 60 12.5 3/8 195 165 40 LDX-005
LDBAC15 15 72 15 1/2 205 165 40 LDX-005
LDBAC20 20 82 20 3/4 215 165 40 LDX-005
LDBAC25 25 90 25 1 175 165 40 LDX-005
LDBAC32 32 112 32 1-1/4 190 165 40 LDX-005
LDBAC40 40 120 40 1-1/2 210 190 40 LDX-010
LDBAC50 50 145 50 2 230 190 40 LDX-010
LDBAC65 65 185 65 2-1/2 260 190 40 LDX-016
LDBAC80 80 210 80 3 330 270 40 LDX-020
LDBAC100 100 240 100 4 370 270 40 LDX-040

应用领域
 电动螺纹式球阀采用一体化结构,与JL电动执行机构,有输入控制信号(4~20mA或1~5VDC)及单相电源控制运转,具有功能强、
体积小、轻便、性能可靠、配套简单、流通能力大等优点。特别适合于介质是粘稠、含颗粒,纤维性质的场合。目前该阀门广泛应用
于食品、环保、轻工、石油、造纸、教学和科研设备、电力等行业的工业自动控制系统。

产品特点
 电动螺纹式球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美
观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式
、三片式球阀连接形式另有对焊(BW)承焊(SW),并均可带国际标准ISO5211支架平台和锁定装置。可设置90°开关定位机构,根
据需要加锁以防止误操作。
