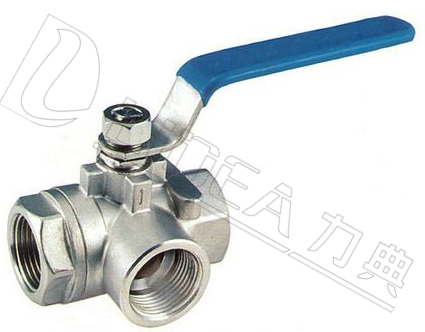

Q14/15F系列 内螺纹三通球阀

技术参数

公称压力  PN1.6,2.5 ,4.0,6.4MPa

阀体材质  WCB、CF8、CF8M

试压能力  PT2.4,3.8,6.0,9.6MPa

适用介质

Q14/15F-(16-64)C 水、油品、气

低压密封试压能力  0.6MPa

Q14/15F-(16-64)P 硝酸类

适用温度  -40℃～180℃

Q14/15F-(16-64)R 醋酸类

零件结构材质表

序号

零件名称

Q14/15F-(16-64)C

Q14/15F-(16-64)P

Q14/15F-(16-64)R

1

阀体

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

2

阀盖

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

3

球体

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

4

阀杆

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

5

密封圈

聚四氟乙烯(PTFE)

6

填料

聚四氟乙烯(PTFE)

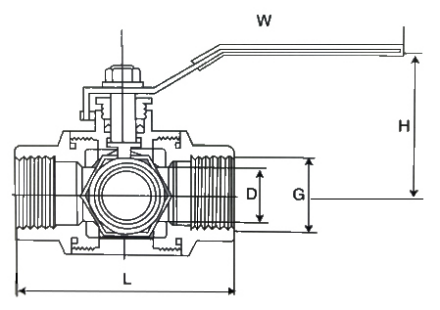

主要外形连接尺寸(PN16-64)

型号

DN

G

d

L

H

W

Q14/15F-8

8

1/4

10

74

58

110

Q14/15F-10

10

3/8

12

74

58

110

Q14/15F-15

15

1/2

12

74

58

110

Q14/15F-20

20

3/4

15

88

60

120

Q14/15F-25

25

1

20

92

70

140

Q14/15F-32

32

1 1/4

25

124

82

140

Q14/15F-40

40

1 1/2

32

138

95

180

Q14/15F-50

50

2

38

154

100

200
