| LD74A系列 小通径不锈钢电磁阀（LD74A两通，LD74A-23两位三通） |
 |
| 适用范围 | 技术参数 | |||
| 适用于科研实验装备、分析测量仪器、医疗器械、纺织印染、焊接设备、服装机械、印刷设备、液压系统、环保设备、石化电力、清洗设备、喷灌系统、机器制造、食品工业、真空环境等自动化控制。 | 介质温度：C2: -10℃～90℃ C3： -15℃～120℃ | |||
| 工作压力：0～16bar ， -1bar（真空） | ||||
| 运作方式：直动式 | ||||
| 工作型式：常闭型、常开型 | ||||
| 阀体材质：SS304 SS316 | ||||
| 功能选项 | 密封材质：NBR、FKM、PTFE | |||
| 代号 | 功能选项 | 功能说明 | ||
| NO | 常闭型 | 通电阀开，断电阀关 (可选真空) | 电气参数 | |
| K | 常开型 | 通电阀关，断电阀开 | 线圈参数：AC220V 380V 110V 24V DC24V 12V | |
| E | 防爆型 | 防爆等级：ExdII BT4 | 线圈参数：普通线圈IP54(常开/三通），防爆线圈IP65 | |
| 231 | 换向型 | 通电2流向1，断电2流向3 | 额定功率 | LD741.5A-12A 15W或25W |
| 232 | 排气型 | 通电1流向2，断电2流向3（可选真空） | 三通DN1.5-DN3mm 15W或35W ,DN4-12mm 36W/45W | |
| J | 节能模块 | 降低线圈温升和功耗 | 电器公差：±10% | |
|

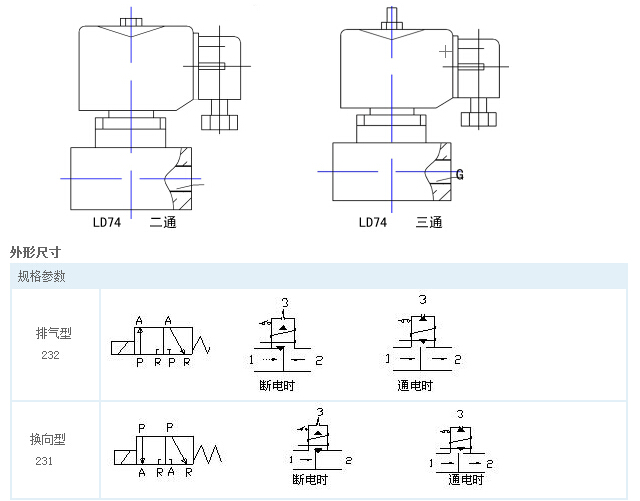

| LD74A两通阀规格参数表(螺纹连接) （可选真空型） | |||||||||
| 型号 | 接口G | 通径mm | Kv值 | L | H/常开/防爆 | 工作压力（bar） | |||
| 常闭型 | 常开型 | ||||||||
| AC | DC | AC | DC | ||||||
| LD741.5A | 1/8 1/4 | 1.5 | 0.04 | 40 | 75/90/95 | 0～16 | 0～16 | 0～10 | 0～10 |
| LD7402A | 1/8 1/4 | 2 | 0.08 | 40 | 75/90/95 | 0～16 | 0～16 | 0～10 | 0～10 |
| LD7403A | 1/8 1/4 | 3 | 0.16 | 40 | 75/90/95 | 0～16 | 0～10 | 0～10 | 0～8 |
| LD7404A | 1/4 | 4 | 0.25 | 40 | 75/90/95 | 0～16 | 0～10 | 0～8 | 0～6 |
| LD7405A | 1/4 | 5 | 0.32 | 50 | 80/95/100 | 0～16 | 0～10 | 0～6 | 0～4 |
| LD7406A | 1/4 | 6 | 0.54 | 50 | 80/95/100 | 0～16 | 0～10 | 0～5 | 0～3 |
| LD7408A | 1/4 | 8 | 0.80 | 50 | 80/95/100 | 0～16 | 0～8 | 0～8 | 0～6 |
| LD7410A | 3/8 | 10 | 1.4 | 60 | 105/120/125 | 0～16 | 0～8 | 0～6 | 0～3 |
| LD7412A | 1/2 | 12 | 2.0 | 60 | 105/120/125 | 0～16 | 0～8 | 0～6 | 0～3 |
| LD74A-23两位三通阀规格参数表 | |||||||||
| 型号 | 接口G | 通径mm | Kv值 | L | H | 工作压力（bar） | |||
| 阀体 | 顶部 | 阀体 | 顶部 | 排气型 | 换向型 | ||||
| LD741.5A-23 | 1/8 1/4 | 1.5 | 1.5 | 0.04 | 0.04 | 40 | 95 | 0～10 | 0～10 |
| LD7402A-23 | 1/8 1/4 | 2 | 2 | 0.08 | 0.08 | 40 | 95 | 0～10 | 0～10 |
| LD7403A-23 | 1/8 1/4 | 3 | 3 | 0.16 | 0.16 | 40 | 95 | 0～8 | 0～10 |
| LD7404A-23 | 1/4 | 4 | 3 | 0.25 | 0.16 | 40 | 95 | 0～6 | 0～8 |
| LD7405A-23 | 1/4 3/8 | 5 | 3 | 0.32 | 0.16 | 50 | 130 | 0～5 | 0～6 |
| LD7406A-23 | 1/4 3/8 | 6 | 3 | 0.54 | 0.16 | 50 | 130 | 0～4 | 0～5 |
| LD7408A-23 | 1/4 3/8 | 8 | 3 | 0.80 | 0.16 | 50 | 130 | 0～2 | 0～8 |
| LD7410A-23 | 1/4 3/8 | 8 | 3 | 1.00 | 0.16 | 60 | 0～2 | 0～8 | |
| 优化建议 |
| *顶端接口为M10*1外螺纹，如需其他规格接口可另外加工螺纹转换接头。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 而且流体应无凝固或结晶现象。 |
| *阀体标注方向必须与介质流向一致。 |
| *可根据用户的实际需要在阀体底座上加工固定安装孔。 |
