CS41H系列 自由浮球时疏水阀 |
|
 |
|
| 工作原理： |
| 本产品根据浮力的原理，使阀体内的浮球随水位变化做升降运动，以达到阀门启闭，即排水阻汽的作用。 |
| 结构特点： |
| 1、能连续排水、性能稳定、排水量大，漏气量少 |
| 2、能连续饱和水，致使设备凝结水滞存量较少、升温快、加热温度稳定。 |
| 3、有自动排冷空气装置，无气锁现象，工作平衡无噪音 |
|

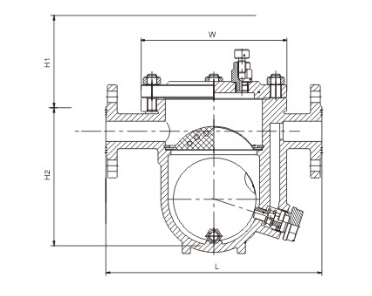

| 外形参数 | |||||||||
| 产品型号 | 口径（DN） | 连接方式 | 最高允许温度℃ | 阀体材质 | 尺寸 | ||||
| L | L加长 | H1 | H2 | W | |||||
|
16C CS41H-25C-B 40C |
15 | 法兰 | 350 | WCB | 195 | 210 | 94.5 | 107 | 132 |
| 20 | 法兰 | 350 | WCB | 195 | 210 | 97 | 104.5 | 132 | |
| 25 | 法兰 | 350 | WCB | 215 | 210 | 101.5 | 111.5 | 140 | |
| CS11H-64-B | 15-25 | 法兰 | 350 | WCB | 250 | 115 | 105 | ||
| 32-50 | 法兰 | 350 | WCB | 350 | 120 | 210 | |||
|
16C CS41H-25C-D 40C |
25 | 法兰 | 350 | WCB | 270 | 102.5 | 151 | 180 | |
| 32 | 法兰 | 350 | WCB | 270 | 280 | 109 | 154.5 | 180 | |
| 40 | 法兰 | 350 | WCB | 280 | 112 | 170 | 184 | ||
| 50 | 法兰 | 350 | WCB | 280 | 320 | 117 | 175 | 195 | |
|
| 外形参数 | |||||||||
| 产品型号 | 口径（DN） | 连接方式 | 最高允许温度℃ | 阀体材质 | 尺寸 | ||||
| L | L加长 | H1 | H2 | W | |||||
|
16C CS41H-25C-F 40C |
50 | 法兰 | 350 | WCB | 410 | 132 | 120 | 270 | |
| 65 | 法兰 | 350 | WCB | 410 | 430 | 139.5 | 136.5 | 270 | |
| 80 | 法兰 | 350 | WCB | 430 | 460 | 148 | 313 | 275 | |
| 100 | 法兰 | 350 | WCB | 430 | 460 | 158 | 323 | 280 | |
|
16C CS41H-25C-G 40C |
80 | 法兰 | 350 | WCB | 550 | 147 | 331 | 335 | |
| 100 | 法兰 | 350 | WCB | 550 | 147 | 331 | 335 | ||
| 125 | 法兰 | 350 | WCB | 550 | 169.5 | 353.5 | 335 | ||
| 150 | 法兰 | 350 | WCB | 550 | 169.5 | 353.5 | 334 | ||
