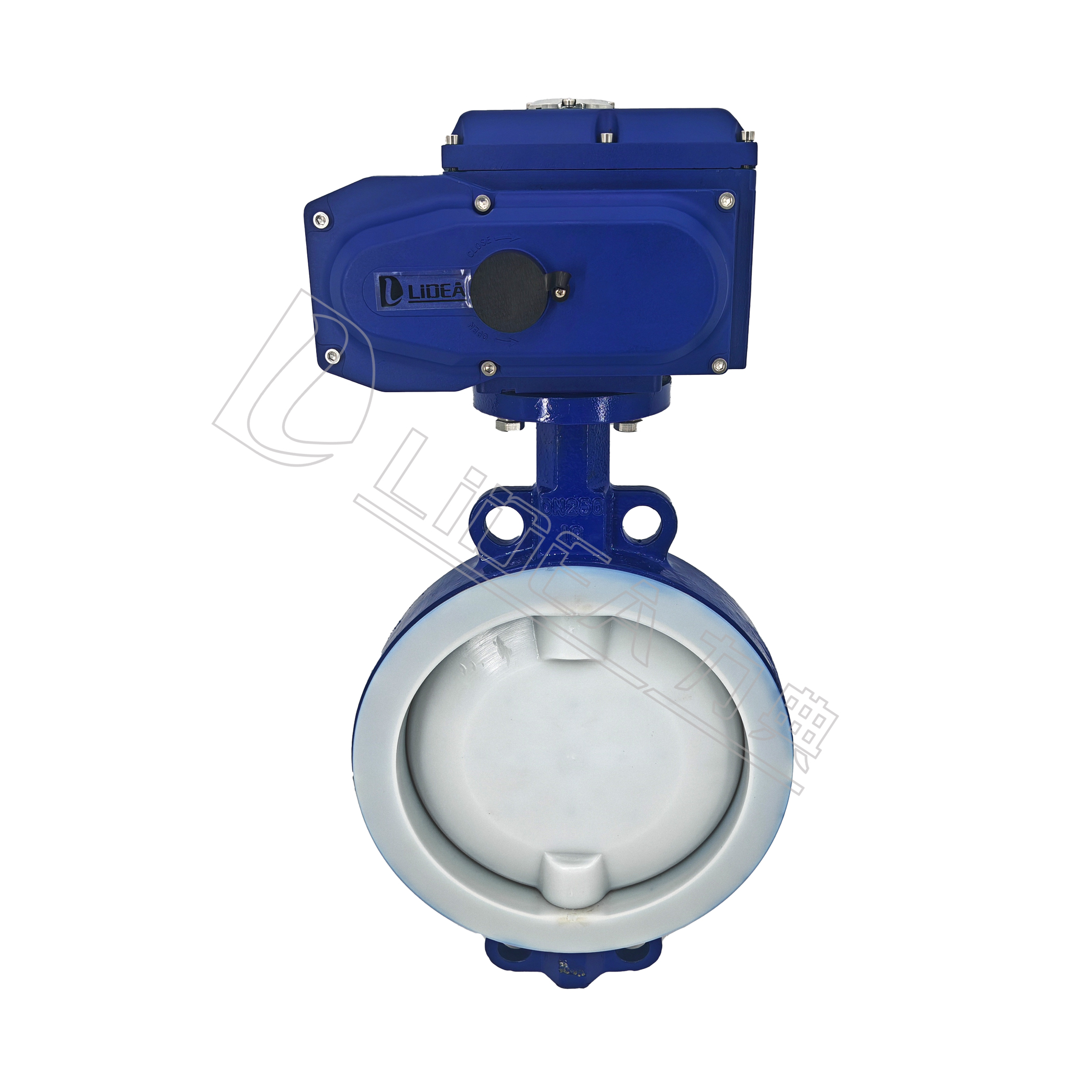

LDBUAF系列 电动对夹衬氟蝶阀
阀体参数 技术参数
公称通径  50-800mm 电源电压  AC220V、AC380V(其它特制)
公称压力  PN10、PN16 环境温度  -30℃~+70℃
连接方式  对夹连接 防护等级  IP67
阀体材质  WCB、SS304、SS316、SS316L
碟板材质   WCB、PTFE、PFA
密封材料  PTFE 功能选项
工作温度 C2:-20℃~80℃ 防 爆 型  防爆等级:dIIBT5
C8:-30℃~150℃ 信号反馈  X1机械无源信号,X2有源信号
标准规范 手动功能  手动功能 电动执行器带有手动开阀、关阀功能
法兰标准   GB9113-2000、GB17241.6-1998 开关型   通电开到位,通电关到位。
检测与试验  GB/T13927-1992 调节型   调节型输入420mA、15V、010V信号,实现球阀调节功能
设计标准   GB12238-89 适用介质  强酸、强碱、气体或液体
结构长度标准 GB/T12221、GB12221-89 备注    电动参数请另参考选配的电动执行器资料
电动阀

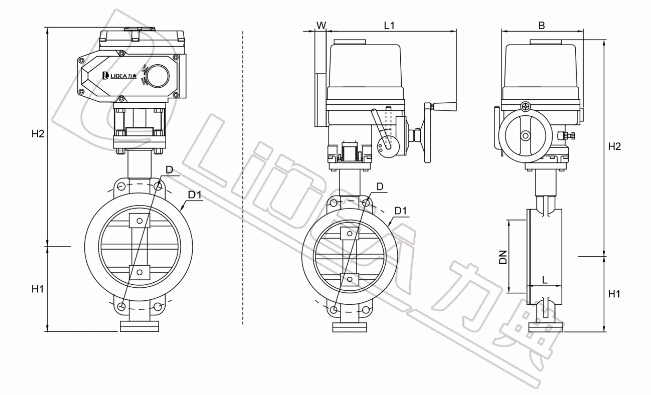

GB阀体尺寸(mm)配LDE电动执行器
规格型号 DN L D D1 H1 H2 Z-ФD E-电动头
LDBUAF40 40 33 110 85 85 367 4-Ф18 LDE-010
LDBUAF50 50 43 125 100 85 367 4-Ф18 LDE-010
LDBUAF65 65 46 145 120 93 381 4-Ф18 LDE-010
LDBUAF80 80 46 160 135 100 402 4-Ф18 LDE-010
LDBUAF100 100 52 180 155 120 409 8-Ф18 LDE-010
LDBUAF125 125 56 210 185 160 476 8-Ф18 LDE-020
LDBUAF150 150 56 240 210 245 495 8-Ф23 LDE-010
LDBUAF200 200 60 290 265 260 565 12-Ф27 LDE-040
LDBUAF250 250 68 350 320 300 616 12-Ф27 LDE-060
LDBUAF300 300 78 400 370 32 655 12-Ф27 LDE-120
LDBUAF350 350 78 460 430 330 715 16-Ф27 LDE-120
LDBUAF400 400 102 515 480 438 760 16-Ф30 LDE-200

GB阀体尺寸(mm)配LDX电动执行器
规格型号 DN L D D1 H1 H2 Z-ФD E-电动头
LDBUAF40 40 33 110 85 85 258 4-Ф18 LDX-005
LDBUAF50 50 43 125 100 85 258 4-Ф18 LDX-005
LDBUAF65 65 46 145 120 93 271 4-Ф18 LDX-005
LDBUAF80 80 46 160 135 100 292 4-Ф18 LDX-010
LDBUAF100 100 52 180 155 120 299 8-Ф18 LDX-010
LDBUAF125 125 56 210 185 160 320 8-Ф18 LDX-016
LDBUAF150 150 56 240 210 245 390 8-Ф23 LDX-020
LDBUAF200 200 60 290 265 260 440 12-Ф27 LDX-040
LDBUAF250 250 68 350 320 300 490 12-Ф27 LDX-060
LDBUAF300 300 78 400 370 32 662 12-Ф27 LDX-100
LDBUAF350 350 78 460 430 330 722 16-Ф27 LDX-160
LDBUAF400 400 102 515 480 438 770 16-Ф30 LDX-200

应用领域
 电动对夹衬氟蝶阀有开关型和智能型二种,蝶阀与JL电动执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单向电源即可控
制运转,具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大,特别适合于介质是粘稠、含颗粒、纤维性质的使用场合。
目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点
1、本阀采用双偏心结构,具有越管越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁晴耐油橡胶配对,受用寿命长。
3、四氟密封即可位于阀体上,也可位于碟板上,可适用不同特点的介质,供用户选择。
4、碟板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可适用不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。
