LD88系列 高压电磁阀 |
应用范围 | 技术参数 | |||
适用于石化电力、燃气、分析测量仪器、造船业、消防设备、暖通空调、环保设备、清洗设备、喷灌系统、机器制造、食品工业等自动化控制系统。 | 介质温度:C2:-10℃~80℃(130℃可选) | |||
工作压力:0~25bar,3~50bar | ||||
运作方式:分步直动式、先导式、膜片式结构 (LD88A型) | ||||
工作型式:常闭型、常开型(通径≥8mm) | ||||
阀体材质:黄铜、SS304 | ||||
密封材质:NBR、PTFE | ||||
功能选项 | 电气参数 | |||
代号 | 功能选项 | 功能说明 | 线圈参数:AC220V 110V 24V, DC24V 12V | |
NO | 常闭型 | 通电阀开,断电阀关 | 防护等级: IP65 H级 | |
K | 常开型 | 通电阀关,断电阀开 | 额定功率: | DN1~2mm,12W |
T | 定时器 | 可以设定开、关间隔时间 | DN3~25mm,25W |

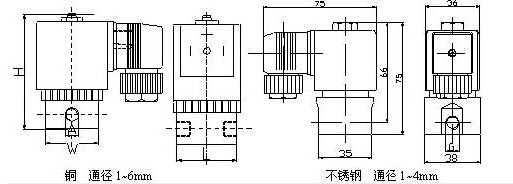

规格参数表(小通径直动式) | |||||||
型号 | 接口G | 通径mm | Cv值 | L | W | H | 工作压力(bar) |
LD8801 | 1/8 | 1 | 0.02 | 32/25 | 32/20 | 66/55 | 0~25 |
LD8802 | 1/8 | 2 | 0.08 | 32/25 | 32/20 | 66/55 | 0~16 |
LD8803 | 1/8 1/4 | 3 | 0.16 | 32/46 | 32 | 66 | 0~10 |
LD8805 | 1/4 | 5 | 0.32 | 32/46 | 32 | 66 | 0~4 |
LD8806 | 1/4 | 6 | 0.55 | 50 | 38 | 85 | 0~2.5 |
LD8801SS | 1/8 1/4 | 1 | 0.02 | 75 | 38 | 75 | 0~16 |
LD8802SS | 1/8 1/4 | 2 | 0.08 | 75 | 38 | 75 | 0~16 |
LD8803SS | 1/8 1/4 | 3 | 0.16 | 75 | 38 | 75 | 0~10 |
LD8804SS | 1/8 1/4 | 4 | 0.32 | 75 | 38 | 75 | 0~6 |
规格参数表(先导高压型) *LD88A系列为膜片结构 | |||||||
型号 | 接口G | 通径mm | Cv值 | L | W | H | 工作压力(bar) |
LD8808 | 1/4 | 8 | 2.52 | 71 | 32 | 97 | 3~50 |
LD8810 | 3/8 | 10 | 2.52 | 71 | 32 | 97 | 3~50 |
LD8815 | 1/2 | 15 | 2.52 | 71 | 32 | 97 | 3~50 |
LD8820 | 3/4 | 20 | 5.0 | 91 | 57 | 116 | 3~40 |
LD8825 | 1 | 25 | 8.5 | 117 | 71 | 123 | 3~40 |
LD8808A | 1/4 | 8 | 2.8 | 77 | 53 | 106 | 3~50 |
LD8810A | 3/8 | 10 | 2.8 | 77 | 53 | 106 | 3~50 |
LD8815A | 1/2 | 15 | 2.8 | 77 | 53 | 106 | 3~50 |
LD8820A | 3/4 | 20 | 2.8 | 66 | 44 | 91/111 | 3~50 |
优化建议 |
*流体中含有杂质,应在阀前安装过滤网(滤网≥60目),而且流体应无凝固或结晶现象。 |
*阀体标注方向必须与介质流向一致 。 |
*通径≤6mm为直动式,可零压启动,也适用低真空;通径≥8mm为先导式,需满足流体压差方能开启。 |
