| LDSE/LDDE-23系列 二位三通电磁阀 |
 |
| 应用范围 | 技术参数 | ||
| 本阀主要应用于气动控制系统，如控制气缸、气动机械设备等以气体作为驱动装置的自动化控制系统。 | 介质温度：C2：5℃～50℃ | ||
| 工作压力：2～8bar | |||
| 运作方式：先导活塞式 | |||
| 适用介质：空气、氮气 | |||
| 阀体材质：铝 | |||
| 密封材质：NBR | |||
| 功能选项 | 电气参数 | ||
| 代号 | 功能选项 | 功能说明 | 线圈参数：AC220V 110V 24V, DC24V 12V |
| SE | 单电控 | 一个线圈控制 | 防护等级： IP65 |
| DE | 双电控 | 两个线圈控制 | 额定功率：普通型AC:4.5VA,DC:3W 防爆型AC:5.5VA,DC:5W |
| E | 防爆型 | 防爆等级：ExdII BT4 | 电压公差：±10% |
| B | 贴板式 | 贴在气缸上使用 | 电气连接：普通接线盒，M14*1.5、G1/2接线口（防爆型） |
|
| 规格参数表 | |||||||||
| 型号 | 通用型号 | 气源接口G | 通径mm | 外形尺寸 | 工作压力（bar) | ||||
| GX进气 | GY排气 | L | L1 | W | H | ||||
| LDSE2306 | 3V110-06 | 1/8 | 1/8 | 6 | 53.5 | 27 | 18 | 85.8 | 1.5～8 |
| LDSE2308 | 3V210-08 | 1/4 | 1/8 | 8 | 66.5 | 35 | 22 | 111.5 | 1.5～8 |
| LDSE2310 | 3V310-10 | 1/4 3/8 | 1/4 | 10 | 69 | 40 | 27 | 119.5 | 1.5～8 |
| LDSE2315 | 3V410-15 | 3/8 1/2 | 1/2 | 15 | 74 | 50 | 34 | 137 | 1.5～8 |
| 规格参数表（双控） | |||||||||
| 型号 | 通用型号 | 气源接口G | 通径mm | 外形尺寸 | 工作压力（bar) | ||||
| GX进气 | GY排气 | L | L1 | W | H | ||||
| LDDE2306 | 3V120-06 | 1/8 | 1/8 | 6 | 53.5 | 27 | 18 | 127.6 | 1.5～8 |
| LDDE2308 | 3V220-08 | 1/4 | 1/8 | 8 | 66.5 | 35 | 22 | 165 | 1.5～8 |
| LDDE2310 | 3V320-10 | 1/4 3/8 | 1/4 | 10 | 69 | 40 | 27 | 174 | 1.5～8 |
| LDDE2315 | 3V420-15 | 3/8 1/2 | 1/2 | 15 | 74 | 50 | 34 | 190.5 | 1.5～8 |
| 优化建议 |
| *以上LDSE2506电源连接普通型为引线式，该规格无防爆型，其余规格普通型为标准接线盒。 |

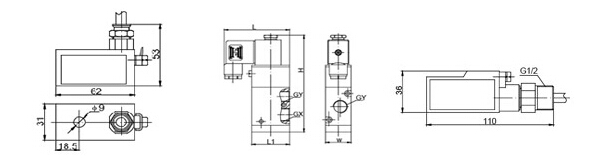

| *表中尺寸为普通阀尺寸，防爆型尺寸有所变化，请参考后面防暴线圈尺寸。 |
|
*流体介质空气或氮气需经40微米过滤且无腐蚀性，流体应无凝固或结晶现象。 |
