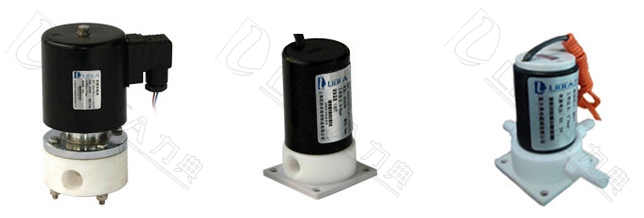

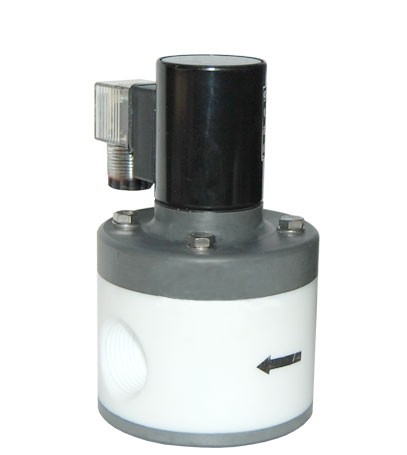

| LD69系列 PTFE耐腐蚀电磁阀 |
 |
| 产品特点 | 技术参数 | |||
| 适用于医疗机械、化工配料或灌装系统、化学试剂厂、化学分析仪器、污水处理设备、科研仪器、环保设备、纺织印染等自动控制系统。该系列具有多种型式，您可以根据控制需要进行选择。 | 介质温度：0℃～60℃ | |||
| 工作压力：0～2bar | ||||
| 运作方式：直动式 | ||||
| 工作型式：常闭型 | ||||
| 阀体材质：聚四氟乙烯（PTFE) | ||||
| 密封材质：聚四氟乙烯（PTFE)、氟橡胶（VITON） | ||||
| 功能选项 | ||||
| 代号 | 功能选项 | 功能说明 | 电器参数 | |
| NO | 常闭型 | 通电阀开，断电阀关 | 线圈参数：AC220V 110V 240V DC24V 12V | |
| E | 防爆型 | 防爆等级：ExdII BT4 | 铁壳线圈：IP54 F级 | |
| 选 配 | 铁壳线圈： | DN1～3mm AC ?VA DC 4W | ||
| 密封材质：氟橡胶VITON、聚四氟乙烯（PTFE) | DN10～25mm AC 50VA DC 33W | |||
|
| 规格参数表(螺纹连接) | ||||||
| 型号 | 接口G | 通径mm | Cv值 | L | H | 工作压力（bar) |
| LD6901 | M8*1 | 1.2 | 0.04 | 41 | 58 | 0～1 |
| LD6902 | M8*1 | 2 | 0.22 | 38 | 63 | 0～2 |
| LD6903 | M8*1 | 3 | 0.22 | 38 | 63 | 0～2 |
| LD6904 | M8*1 | 4 | 0.32 | 38 | 63 | 0～2 |
| LD6906 | G1/4 | 6 | 0.54 | 50 | 110 | 0～2 |
| LD6908 | G1/4 | 8 | 0.8 | 50 | 110 | 0～2 |
| LD6910 | G3/8 | 10 | 1.4 | 69 | 125 | 0～2 |
| LD6915 | G1/2 | 15 | 2.8 | 69 | 135 | 0～2 |
| LD6920 | G3/4 | 20 | 5.0 | 72 | 143 | 0～1 |
| LD6925 | 1 | 25 | 8.0 | 72 | 149 | 0～1 |
| 优化建议 |
| *您在设计控制方案时尽量选择常闭型（NC）,如电磁阀打开时间较长，关闭时间比较短则选用常开型（NO）。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
