LD51系列 零压启动电磁阀 |
   |
| 产品特点 | 技术参数 | |||
| 适用于控制液体、气体、轻油(≤20CST)等介质，采用直动式及分步2直动式结构，零压力开阀，流量大可靠性高等特点。阀体材质为黄铜（热锻），不锈钢SS304(精密铸造），该系列具有多种型式，您可以根据控制需要进行选择。 | 介质温度：-5℃～+80℃,-5℃～130℃ | |||
| 工作压力：0～10bar | ||||
| 运作方式：直动式,分步直动式（DN25-DN50) | ||||
| 工作型式：常闭型、常开型 | ||||
| 阀体材质：黄铜、SS304、SS316 | ||||
| 密封材质：丁晴橡胶（NBR常规型） | ||||
| 功能选项 | 电器参数 | |||
| 代号 | 功能选项 | 功能说明 | 线圈参数：AC220V 380V 110V 24V DC24V 12V | |
| NO | 常闭型 | 通电阀开，断电阀关 | 塑封线圈：IP65 F级 标准接线盒 | |
| K | 常开型 | 通电阀关，断电阀开 | 铁壳线圈：IP54 F级 可供其他电压线圈 | |
| E | 防爆型 | 防爆等级：ExDII BT4 | 塑封线圈： | DN10～25mm AC 26VA DC 18W |
| T | 定时器 | 可以设定开、关间隙时间 | DN32～50mm AC 40VA DC 30W | |
| N | 塑封线圈 | IP65，防水作用 | 铁壳线圈： | DN10～25mm AC 26VA DC 18W |
| J | 节能模块 | 降低线圈温升和功耗 | DN32～50mm AC 40VA DC 30W | |
| 选配 |
| *密封材质：氟橡胶VITON-10℃～130℃，三元乙丙胶EPDM-10℃～110℃ |
| *带LED指示灯接线盒 *铁壳线圈（常规型），塑封线圈 *螺纹接口：NPT螺纹，RC螺纹 |
| *时间定时控制器 |
|

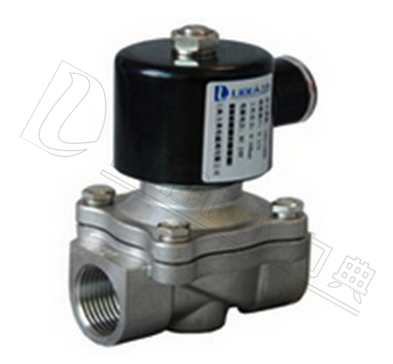

| 规格参数表(螺纹连接) | |||||||

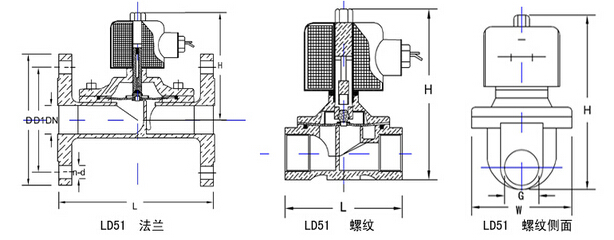

| 型号 | 接口G | 通径mm | Cv值 | L | H/常开型/防爆型 | 工作压力（bar) | |
| 常闭型 | 常开型 | ||||||
| LD512.5 | 1/8 | 2.5 | 0.25 | 40.5 | 75/--/-- | 0～10 | 0～6 |
| LD512.5 | 1/4 | 2.5 | 0.25 | 40.5 | 75/--/-- | 0～10 | 0～6 |
| LD5104 | 1/4 | 4 | 0.6 | 54 | 75/--/-- | 0～10 | 0～6 |
| LD5104 | 3/8 | 4 | 0.6 | 54 | 90/--/-- | 0～10 | 0～6 |
| LD5110 | 3/8 | 10 | 4.8 | 68 | 117/--/-- | 0-10 | 0～6 |
| LD5115 | 1/2 | 15 | 4.8 | 68 | 117/135/125 | 0～10 | 0～6 |
| LD5120 | 3/4 | 20 | 7.6 | 73 | 123/142/135 | 0～10 | 0～6 |
| LD5125 | 1 | 25 | 12 | 99 | 135/150/150 | 0～10 | 0～6 |
| LD5132 | 11/4 | 32 | 24 | 110 | 154/190/190 | 0～10 | 0～6 |
| LD5140 | 11/2 | 40 | 29 | 120 | 162/190/190 | 0～10 | 0～6 |
| LD5150 | 2 | 50 | 48 | 154 | 185/215/202 | 0-10 | 0～6 |

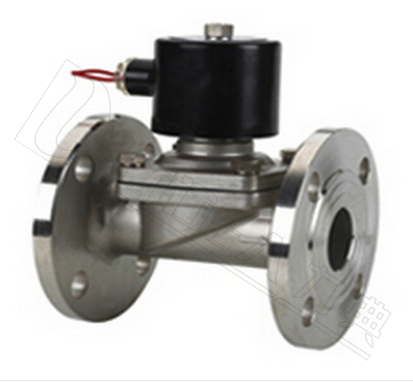

| 规格参数表 (法兰连接) | ||||||||||
| 型号 | 通径mm | Cv值 | L | H/常开型/防爆型 | D | D1 | b | n-d | 工作压力（bar） | |
| 常闭型 | 常开型 | |||||||||
| LD5115F | 15 | 4.8 | 106 | 141 | -- | -- | -- | -- | 0-10 | 0-6 |
| LD5120F | 20 | 7.6 | 106 | 143 | -- | -- | -- | -- | 0-10 | 0-6 |
| LD5125F | 25 | 12 | 135 | 166/180/180 | 110 | 85 | 14 | 4-Φ14 | 0-10 | 0-6 |
| LD5132F | 32 | 24 | 142 | 204/235/285 | 135 | 100 | 15 | 4-Φ18 | 0-10 | 0-6 |
| LD5140F | 40 | 29 | 149 | 217/240/285 | 145 | 110 | 15 | 4-Φ18 | 0-10 | 0-6 |
| LD5150F | 50 | 48 | 184 | 227/255/300 | 160 | 125 | 16 | 4-Φ18 | 0-10 | 0-6 |
| 优化建议 |
| *您在设计控制方案时尽量选择常闭型（NC）,如电磁阀打开时间较长，关闭时间比较短则选用常开型（NO）。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致 |
|
*提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。
|
