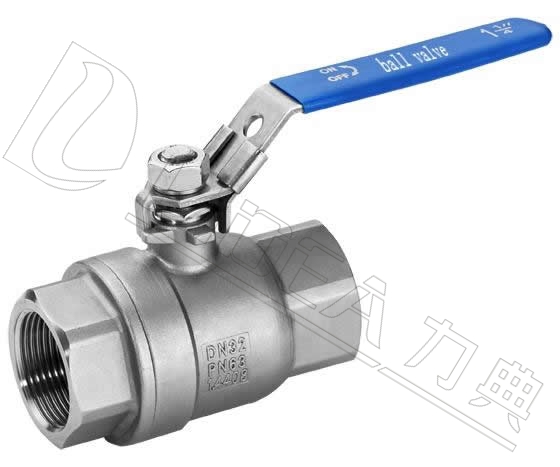

Q11F系列 二片式内螺纹球阀 |
|
|
|
技术参数 |
||
|
公称压力 PN1.6,2.5 ,4.0,6.4MPa |
阀体材质 WCB、CF8、CF8M |
|
|
试压能力 PT2.4,3.8,6.0,9.6MPa |
适用介质 |
Q11F-(16-64)C 水、油品、气 |
|
低压密封试压能力 0.6MPa |
Q11F-(16-64)P 硝酸类 |
|
|
适用温度 -40℃～180℃ |
Q11F-(16-64)R 醋酸类 |
|
|
|
|
|
||||
|
零件结构材质表 |
||||
|
序号 |
零件名称 |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
2 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
3 |
球体 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
4 |
阀杆 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
5 |
密封圈 |
聚四氟乙烯(PTFE) |
||
|
6 |
填料 |
聚四氟乙烯(PTFE) |
||
|
|
|||||||
|

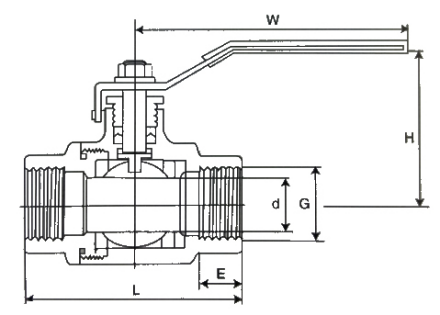

主要外形连接尺寸(PN16-64) |
|||||||
|
型号 |
DN |
G |
d |
L |
E |
H |
W |
|
Q11F-8 |
8 |
1/4 |
10 |
55 |
11.5 |
50 |
90 |
|
Q11F-10 |
10 |
3/8 |
12 |
55 |
11.5 |
50 |
90 |
|
Q11F-15 |
15 |
1/2 |
15 |
63 |
14 |
58 |
90 |
|
Q11F-20 |
20 |
3/4 |
20 |
73 |
15 |
62 |
110 |
|
Q11F-25 |
25 |
1 |
25 |
84 |
15 |
72 |
120 |
|
Q11F-32 |
32 |
1 1/4 |
32 |
98 |
18 |
80 |
130 |
|
Q11F-40 |
40 |
1 1/2 |
38 |
106 |
19 |
90 |
150 |
|
Q11F-50 |
50 |
2 |
50 |
121 |
19 |
98 |
170 |
|
Q11F-65 |
65 |
2 1/2 |
64 |
146 |
23 |
125 |
220 |
|
Q11F-80 |
80 |
3 |
78 |
166 |
25 |
138 |
240 |
|
Q11F-100 |
100 |
4 |
100 |
204 |
28 |
156 |
300 |
