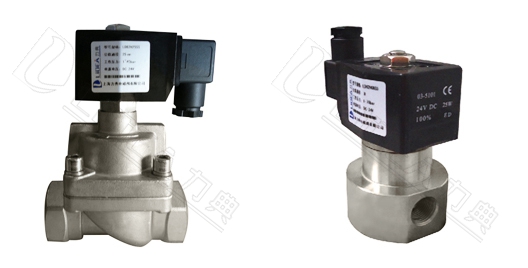

LD62H系列 精巧高压电磁阀


应用范围 技术参数
适用于试验及测试设备、CNG设备、燃气设备、液压系统设备、矿山机械、压缩机、空分设备、高压泵站、清洗设备、机器制造等自动化控制。 介质温度:C2:0℃~80℃ C3:0℃~120℃
工作压力:0100bar
运作方式:直动式 先导式
工作型式:常闭型
阀体材质:黄铜、SS304、SS316
密封材质:NBR、VITON、EPDM

功能选项 电气参数
代号 功能选项 功能说明 线圈参数:AC220V DC24V
NO   常闭型 通电阀开,断电阀关 塑封线圈:IP65 F级
其他选配 额定功率: DN12.5mm AC 24VA, DC 18.5W
*美标NPT螺纹定做 DN825mm AC 33VA, DC 32W

规格参数表(常闭型)
型号 接口G 通径mm Cv值 L H W 工作压力(bar)
气、水 轻油≤22CST
AC DC AC DC
LD62H01 1/8 1/4 1 0.04 40 83 29 100 75 100 75
LD62H1.2 1/8 1/4 1.2 0.05 40 83 29 90 70 90 70
LD62H1.5 1/8 1/4 1.5 0.08 40 83 29 75 50 75 50
LD62H02 1/8 1/4 2.0 0.14 40 83 29 35 30 35 30
LD62H2.5 1/8 1/4 2.5 0.23 40 83 29 20 15 20 15
LD62H08 1/4 3/8 8.0 1.2 55 103 60 90 70 70 50
LD62H15 3/8 1/2 15 4.2 75 130 52 75 55 55 35
LD62H20 3/4 20 7 85 141 60 65 50 50 30
LD62H25 1 25 11 100 148 70 55 45 45 30
优化建议
*流体中含有杂质,应在阀前安装过滤网(滤网≥60目),而且流体应无凝固或结晶现象。
*阀体标注方向必须与介质流向一致
*提供特殊电压的线圈其工作压力可能变化,请务必先与我工厂咨询。
 相关推荐:其它高压电磁阀 LD75水用电磁阀
