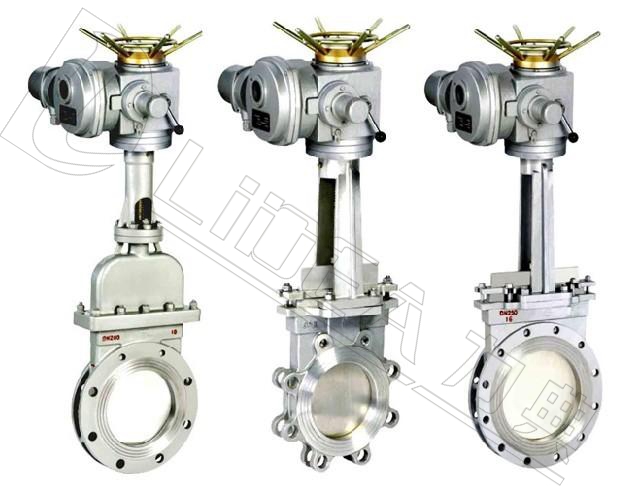

LDDZ系列 电动刀闸阀



阀体说明 技术参数
公称通径  40-1200mm 电压电压  AC220V、AC380V(其它特制
公称压力  PN10 PN16 PN25 PN40 PN64 PN100 环境温度  -30℃~+70℃
连接方式  法兰连接 防护等级  IP67
阀体材质  WCB SS304 SS316 SS316L
碟板材质  WCB SS304 SS316 SS316L 功能选项
密封材料  PTFE PTL PPL FH 硬质合金 哈氏合金 防 爆 型  防爆等级:dIIBT5
工作温度 C3:-30℃~150℃ 信号反馈  X1机械无源信号,X2有源信号
C5:-30℃~220℃ 手动功能  手动功能 电动执行器带有手动开阀、关阀功能
C6:-30℃~250℃ 开关型   通电开到位,通电关到位。
C8:-40℃~400℃ 调节型   调节型输入420mA、15V、010V信号,实现球阀调节功能
C9:-40℃~450℃ 适用介质  强酸、强碱、气体或液体
标准规范 备注    电动参数请另参考选配的电动执行器资料
法兰标准  GB/12221             ANSI  B16.10
检测与试验 GB/T9092             API  598

设计标准  GB/T12234-1989         ANSI  B16.3


主要外形及连接法兰尺寸LDDZ刀闸阀系列
型号 DN L H D D1 D2 A B N Φd 电器接口
LDDZ50 50 48 600 197 90 110 215 125 4 12 1/2''
LDDZ65 65 48 670 197 110 130 215 125 4 12
LDDZ80 80 51 680 197 145 170 215 125 4 16
LDDZ100 100 51 700 197 145 170 215 125 4 16
LDDZ125 125 57 720 197 175 200 215 125 8 16
LDDZ150 150 57 790 197 200 225 215 125 8 16
LDDZ200 200 70 850 197 255 280 215 125 8 16
 LDDZ250
  250    70    1100    197    310    395    215    125    12    16
LDDZ300 300 76 1180    197 362 395 215 125 12 20
 LDDZ350
  350    76    1280    197    412    445    215    125    12     20
LDDZ400 400 89 1460 197 462 495 215 125 16 20 1/2''
LDDZ450 450 89 1600 277 568 600 240 235 16 20
LDDZ500 500 114 1800 277 568 600 240 235 16 20
LDDZ600 600 114 2100 277 670 705 240 235 20 22
 LDDZ700
 700    127    2300    283     880     920    274    260     24     22
LDDZ800 800 127 2500 283 880 920 274 260 24 27
LDDZ900 900 154 2700 309 1080 1120 319 295 24 27
 LDDZ1000
 1000    165    2900    309    1080    1120    319    295     28     27
 LDDZ1200
 1200    190    2300    309    1295    1340    319    295     32     27


主要外形及连接法兰尺寸LDDZ刀闸阀系列
型号 DN L H D D1 D2 A B N Φd 电器接口
LDDZ50 50 48 600 197 90 125 215 125 4 16 1/2''
LDDZ65 65 48 670 197 120 145 215 125 4 16
LDDZ80 80 51 680 197 145 170 215 125 4 16
LDDZ100 100 51 700 197 155 180 215 125 8 16
LDDZ125 125 57 720 197 185 210 215 125 8 16
LDDZ150 150 57 790 197 210 240 215 125 8 16
LDDZ200 200 70 850 197 265 295 215 125 8 20
 LDDZ250
  250    70    1140    197    320    395    215    125    12    20
LDDZ300 300 76 1180    197 368 400 215 125 12 20
 LDDZ350
  350    76    1280    197    428    460    240    325    16     22
LDDZ400 400 89 1460 277 482 515 215 125 20 22 1/2''
LDDZ450 450 89 1600 277 568 600 240 235 20 22
LDDZ500 500 114 1800 277 585 620 240 235 20 27
LDDZ600 600 114 2100 277 685 725 240 235 20 27
 LDDZ700
 700    127    2300    283     880     920    274    260     24     27
LDDZ800 800 127 2500 309 898 950 319 295 24 30
LDDZ900 900 154 2700 309 1080 1120 319 295 28 30
 LDDZ1000
 1000    165    2900    309    1115    1160    319    295     28     30
 LDDZ1200
 1200    190    2400    309    1325    1380    319    295     32     36
备注:
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。
执行器型号***/***分别。
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。
以上执行器配置及数据均采用软密封(F)阀门,硬密封阀门的配置及数据请咨询本公司。
