Q41F系列 国标法兰连接球阀


技术参数

公称压力  PN1.6,2.5 ,4.0,6.4MPa

阀体材质  WCB、CF8、CF8M、Ti、Ni

试压能力  PT2.4,3.8,6.0,9.6MPa

适用介质

Q41F-(16-64)C 水、油品、气

低压密封试压能力  0.6MPa

Q41F-(16-64)P 硝酸类

适用温度  -40℃~180℃

Q41F-(16-64)R 醋酸类







零件结构材质表

序号

零件名称

Q41F-(16-64)C

Q41F-(16-64)P

Q41F-(16-64)R

1

阀体

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

2

阀盖

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

3

球体

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

4

阀杆

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

5

密封圈

聚四氟乙烯(PTFE)

6

填料

聚四氟乙烯(PTFE)

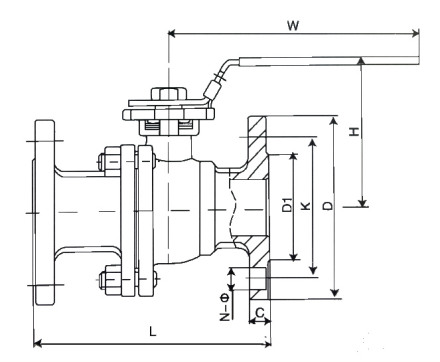

主要外形连接尺寸(PN16)

型号

DN

L

H

W

D

K

D1

C

N-Φ

Q41F-15

15

130

76

130

95

65

45

14

4-14

Q41F-20

20

140/130

83

130

105

75

55

14

4-14

Q41F-25

25

150/140

86

130

115

85

65

14

4-14

Q41F-32

32

165

94

160

135

100

78

16

4-18

Q41F-40

40

180/165

108

200

145

110

85

16

4-18

Q41F-50

50

200/203

114

200

160

125

100

16

4-18

Q41F-65

65

220/222

138

240

180

145

120

18

4-18

Q41F-80

80

250/241

154

290

195

160

135

20

8-18

Q41F-100

100

280

175

330

215

180

155

20

8-18

Q41F-125

125

320/356

210

400

245

210

185

22

8-18

Q41F-150

150

360/394

232

520

280

240

210

24

8-23

Q41F-200

200

457





335

295

265

26

12-23

Q41F-250

250

533





405

355

320

30

12-25

Q41F-300

300

610





460

410

375

30

12-25
