LD61A/B系列 二通三通微型电磁阀 |

|
| 产品特点 | 技术参数 | ||
| 适用介质水、空气、油(≤20CST) | 介质温度：-5℃～+80℃ -10℃～130℃(特制) | ||
| 工作压力：0～15bar | |||
| 运作方式：直动活塞式 | |||
| 功能选项 | 工作型式：常闭型 | ||
| 代号 | 功能选项 | 功能说明 | 阀体材质：黄铜（锻造） |
| NO | 常闭型 | 通电阀开，断电阀关 | 密封材质：丁晴橡胶（NBR常规型） 氟橡胶VITON 特制 |
| T | 定时器 | 可以设定开，关间隙时间 | |
| 选配 | 电器参数 | ||
| *密封材质：氟橡胶VITON-10℃～130℃ | 线圈参数：AC220V 380V 110V 24V DC24V 12V | ||
| *带LED指示灯接线盒 *塑封线圈（常规型） | 塑封线圈：IP65 F级 | ||
| *螺纹接口：NPT螺纹，RC螺纹 *时间定时控制器 | 塑封线圈：AC 13VA DC 10W | ||
|
| 规格参数表 | |||||||

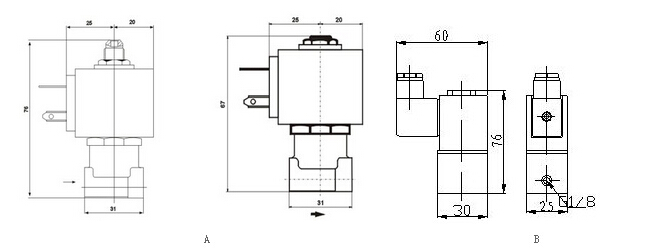

| 型号 | 接口G | 通径mm | Cv值 | L | H | 工作压力（bar) | |
| AC | DC | ||||||
| LD61A01.5 | 1/8 | 1.5 | 0.09 | 31 | 67 | 0～15 | 0～12 |
| LD61A02 | 1/8 | 2 | 0.20 | 31 | 67 | 0～10 | 0～8 |
| LD61A02.5 | 1/8 | 2.5 | 0.25 | 31 | 67 | 0～8 | 0～6 |
| LD61A03 | 1/8 | 3 | 0.4 | 31 | 67 | 0～6 | 0～5 |
| LD61B02.5 | 1/8 1/4 | 2.5 | 0.3 | 30 | 76 | 0～8 | 0～8 |
| LD61A01.5-23 | 1/8 | 1.5 | 0.09 | 31 | 76 | 0～8 | 0～8 |
| LD61A02-23 | 1/8 | 2 | 0.20 | 31 | 76 | 0～8 | 0～8 |
| LD61A02.5-23 | 1/8 | 2.5 | 0.25 | 31 | 76 | 0～5 | 0～5 |
| LD61A03-23 | 1/8 | 3 | 0.4 | 31 | 76 | 0～4 | 0～4 |
| 优化建议 |
| *您在设计控制方案时尽量选择常闭型（NC）,如电磁阀打开时间较长，关闭时间比较短则选用常开型（NO）。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
