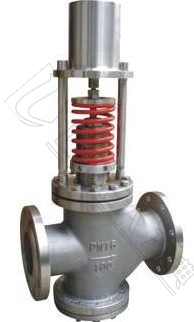

LDZYA（N）自力式压力调节阀
|
安全性高：用于无电气场合，不存在外部能源隐患 节约能源：无需外部能源，利用管道自身压力调节 简化系统：无需外部控制仪表，系统简单，成本低 操作简单：设定时只需旋转调节弹簧伸展度即可 |
| 技术参数 |
| 动作方式 U控制阀前、D控制阀后 |
| 功能作用 U泄压或安全保护、D稳压或减压 |
| 阀座结构 N双座 |
| 流量特性 快开 |
| 可调范围 最大10：1；最小10：8 |
| 密封等级 Ⅱ、Ⅳ、Ⅵ |
| 执行机构 薄膜式（设定值≤6bar）、活塞式(>6bar) |
| 性能标准 JB/T |
| 调节精度 ±5% |
| 功能附件选项 |
| －带冷凝器（适用于蒸汽等高温介质时） |
| 阀体参数 |
| 公称压力 PN16、PN40、PN64 |
| 连接方式 法兰式、（特制：焊接式） |
| 阀体材质 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti |
| 阀芯材质 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太莱堆焊 |
| 密封材料 PTFE、硬密封、特殊高温材料 |
| 波 纹 管 SS、SS304、SS316 |
| 填 料 聚四氟乙烯、柔性石墨 |
| 推 杆 衬套2Cr13 |
| 垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片 |
| 法兰标准 GB9113-88、JB/T79-94、GB2555-81 |
| 特制法兰 ANSI、JIS、DIN |
|
C3 组 -30℃～150℃ 流体温度 C4 组 -30℃～180℃ C7 组 -30℃～350℃ |
| －带指挥器，微压调节 |
| Q－完全切断型 |
技术参数
主要技术参数和性能指标
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | 300 | ||
|
额定流量系数（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 | 1750 | ||
|
额定行程（mm） |
8 |
10 | 14 |
20 |
25 |
40 |
50 |
60 | 70 | ||||||
|
|
15～50 40～80 60～100 80～140 120～180 160～220 200～260 |
||||||||||||||
|
允许泄漏量 |
硬密封（1/h） |
单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级） |
|||||||||||||
|
软密封（m1/h） |
0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0 |
||||||||||||||
尺寸重量
外形尺寸重量
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
法兰接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
|
法兰端面距L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
|
压力 |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
|
A |
280 |
308 |
|||||||||||||
|
280-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
|
A |
230 |
||||||||||||||
|
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
|
A |
176 |
194 |
280 |
||||||||||||
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
|
A |
176 |
194 |
280 |
||||||||||||
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|
||||
|
A |
85 |
96 |
|||||||||||||
|
重量kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
|
导压管接头累纹 |
M16×1.5 |
||||||||||||||
