1.概述概述

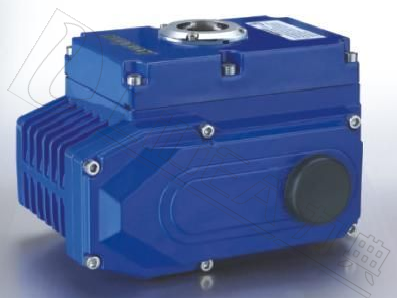

“LDX”系列电动执行器用于控制0°~270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热供暖、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,最大输出扭矩达4000N•m。
2.性能特点
2.1壳体
壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68型供选择。
2.2电机
全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。
2.3手动结构
手柄的设计保证安全可靠、省力、体积小。不通电时,扳动手柄可进行手动操作。不用手动时,将扳手置于扳手夹内,方便使用。
2.4指示器
指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。
2.5干燥器
用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
2.6密封
密封性好,标准产品防护等级是IP67,并可选IP68防护等级。
2.7限位开关
机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。
2.8自锁
精密的蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(最大50分贝),寿命长;有自锁功能,防止反转,传动部分稳定可靠,无需再加油。
2.9防脱螺栓
拆除外壳时,螺栓附在壳体上,不会脱落。
2.10安装
底部安装尺寸符合ISO5211/ DIN3337国际标准,孔成双四方形便于带方杆的阀线性或45°转角安装,适应性强。可以垂直安装,也可以水平安装。
2.11线路
控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求
3. 主要技术参数,规格
3.1 LDX系列电动执行器技术参数
型号 |
最大输出 扭矩N·M |
动作时间90°O (S) |
输出轴(mm) |
电机(W) |
单相额定电流(A)50HZ 220V(A)50HZ |
重量(kg) |
|||
方 |
深 |
圆 |
深 |
||||||
LDX-005 |
50 |
30 |
11×11 |
15.5 |
Φ12.6 |
26 |
10 |
0.25 |
3.6 |
14×14 |
18 |
||||||||
LDX-008 |
80 |
30 |
11×11 |
15.5 |
Φ15.7 |
26 |
10 |
0.25 |
3.6 |
14×14 |
18 |
||||||||
LDX-010 |
100 |
30 |
14×14 |
18 |
Φ15.7 |
28 |
15 |
0.35 |
4.6 |
17×17 |
22.5 |
Φ18.95 |
28 |
||||||
LDX-015 |
150 |
30 |
14×14 |
18 |
Φ18.95 |
28 |
15 |
0.37 |
4.6 |
17×17 |
22.5 |
||||||||
LDX-020 |
200 |
30 |
22×22 |
26 |
Φ22.13 |
45 |
45 |
0.3 |
13 |
LDX-030 |
300 |
30 |
22×22 |
26 |
Φ28.48 |
45 |
45 |
0.31 |
13.4 |
LDX-040 |
400 |
30 |
22×22 |
26 |
Φ28.48 |
45 |
60 |
0.33 |
13.8 |
LDX-060 |
600 |
30 |
27×27 |
32.5 |
Φ31.65 |
45 |
90 |
0.33 |
14 |
LDX-080 |
800 |
45 |
27×27 |
32.5 |
Φ31.65 |
45 |
180 |
0.47 |
14.3 |
LDX-100 |
1000 |
135 |
27×27 |
32.5 |
Φ31.65 |
45 |
180 |
0.47 |
14.5 |
LDX-160 |
1600 |
135 |
Max φ45 |
深65 |
180 |
0.85 |
60 |
||
LDX-200 |
2000 |
135 |
Max φ45 |
深65 |
180 |
0.85 |
60 |
||
LDX-300 |
3000 |
135 |
Max φ45 |
深65 |
180 |
0.85 |
60 |
3.2标准规格
外壳 | 铝合金外壳,防水级别:IP67,NEMA4 and 6 | |
电机电源 | 110/220V AC 1Phase,380/440V AC 3Phase, 50/60Hz, ±10% | |
控制电源 | 110/220V AC 1Phase,50/60 Hz, ±10% | |
电机 | 鼠笼式异步电机 | |
限位开关 | 2 X 开(Open)/关(Close),SPDT,250V AC 10A | |
辅助限位开关 | 2 X 开(Open)/关(Close),SPDT,250V AC 10A | |
行程 | 90°~270°±10°(90°以上提前说明) | 0°~270° |
失速保护/操作温度 | 内置热保护,开120℃ ±5℃/关97℃ ± 5℃ | |
指示器 | 连续的位置指示 | |
手动操作 | 机械手柄(可选装手轮) | |
自锁装置 | 蜗轮,蜗杆机构提供自锁 | |
机械限位 | 2个外部调整螺栓 | |
干燥器 | 7-10W (110/220V AC)防冷凝 | |
接线孔 | 2个M18 | |
环境温度 | -20℃--+70℃ | |
润滑 | 铝基润滑脂(EP型) | |
材料 | 钢,铝合金,铝青铜,聚碳酸脂 | |
环境湿度 | 最大(Max) 90% RH | 非凝结 |
抗震性能 | X Y Z 10g,0.2~34 Hz,30分(minutes) | |
外涂层 | 干粉,环氧聚酯 |
