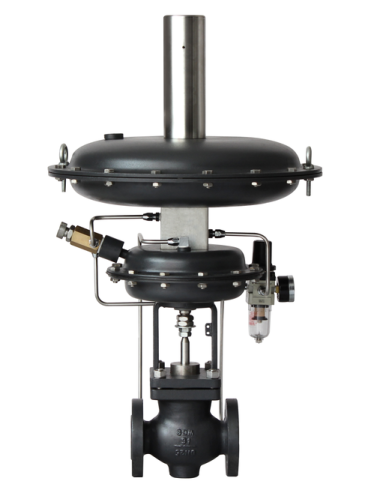

LDYVP系列 30W02 带指挥调压阀(氮封阀) |
|
30W02 氮封装置控制阀,由控制阀门 执行器 压力弹簧 指挥器 脉冲管等部件(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发,被氧化,以及容器的安全。特别适合于各类大型储蓄的气封保护系统。该产品具有节能,动作灵敏,运行可靠,操作与维修方便等特点。广泛应用于石油化工等行业。 | 阀体参数 |
公称压力 PN10、PN16 PN40 PN64 | |
连接方式 法兰式、(特制:焊接式) | |
阀体材质 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti ZG230-450 | |
技术参数 | 阀芯材质 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太莱堆焊 |
动作方式 压力调节 | 密封材料 PTFE、硬密封 |
流量特性 快开 | 波 纹 管 1Cr18Ni9Ti |
密封等级 Ⅱ、Ⅳ、Ⅵ | 膜 片 丁晴橡胶(NBR) |
调节精度 ±5% | 推 杆 衬套2Cr13 |
功能附件选项 | 法兰标准 GB9113-88、JB/T79-94、GB2555-81 |
-带指挥器,微压调节 | 流体温度 ≤80℃ |
供氮装置主要技术参数和性能指标 | |||||||||||||||
公称通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
阀座直径(mm) | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
额定流量系数Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | ||||||||||
压力调节范围(kPa) | 0.4~5.5、5~10、9~14、13~19、18~24、22~28、27~33、31~38、36~44、42~51、49~58、56~66 | ||||||||||||||
允许泄露等级 | 标准级:IV级(GB/T4213-92) 严密性:VI级(GB/T4213-92) |
供氮装置外形尺寸及重量 | |||||||
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
A | 308 | 308 | 308 | 308 | 394 | 394 | 394 |
H2 | 415 | 415 | 415 | 415 | 415 | 415 | 415 |
H1 | 60 | 75 | 80 | 85 | 105 | 105 | 120 |
H | 720 | 730 | 730 | 750 | 840 | 840 | 890 |
重量kg | 32 | 35 | 40 | 50 | 115 | 115 | 280 |
