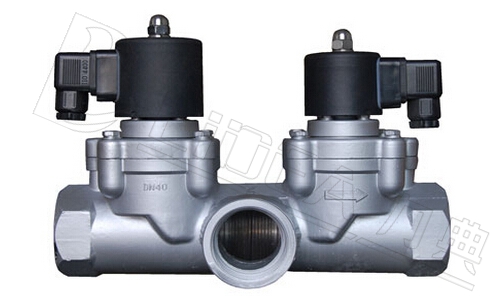

| LD62B系列 大口径两位三通电磁阀 |
 |
| 应用范围 | 技术参数 | ||
| 适用于实验设备、分析测量仪器、流体换向、控控制气缸、医疗器械、纺织印染、焊接设备、服装机械、印刷设备、液压系统、环保设备、石化电力、机器制造、食品工业等自动化控制。 | 介质温度：C3:-20℃～80℃ C4:-20℃～180℃ | ||
| 工作压力：0.3～16bar，2.5MPA/4.0MPA/6.4MPA(特制型） | |||
| 运作方式：先导活塞式 | |||
| 工作型式：一进两出、两进一出、防爆型 | |||
| 阀体材质：黄铜、SS316 | |||
| 密封材质：NBR、VITON 、PTFE | |||
| 功能选项 | 电气参数 | ||
| 代号 | 功能选项 | 功能说明 | 线圈参数：AC220V 110V 24V DC24V 12V |
| E | 防爆型 | 防爆等级ExdIIBT4 | 电压公差：±10% |
| 231 | 一进两出 | 通电：1流向2，断电：1流向3 | 防护等级：IP54（普通线圈） IP65(防爆线圈) |
| 232 | 两进一出 | 通电：2流向1，断电：3流向1 | 额定功率： AC ?,DC ? |
|

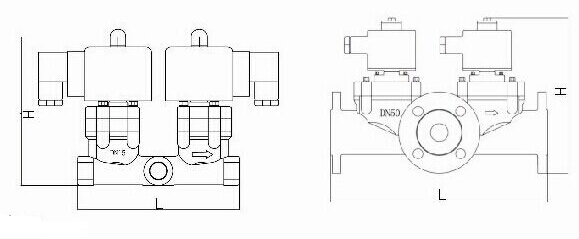

| 规格参数表(螺纹连接) | |||||||
| 型号 | 接口G | 通径mm | Cv值 | L | H/防爆 | 工作压力（bar) | |
| LD6205B | 1/4 | 5 | 0.32 | 0.3～6 | 0.3～16 | ||
| LD6206B | 1/4 | 6 | 0.54 | 0.3～6 | 0.3～16 | ||
| LD6208B | 1/4 | 8 | 0.80 | 0.3～6 | 0.3～16 | ||
| LD6210B | 1/2 | 10 | 1.4 | 0.3～6 | 0.3～16 | ||
| LD6215B | 1/2 | 15 | 2.8 | 145 | 138/149 | 0.3～6 | 0.3～16 |
| LD6220B | 3/4 | 20 | 5.4 | 170 | 148/186 | 0.3～6 | 0.3～16 |
| LD6225B | 1 | 25 | 8.5 | 195 | 162/186 | 0.3～6 | 0.3～16 |
| LD6232B | 1 1/4 | 32 | 14 | 235 | 173/196 | 0.3～6 | 0.3～16 |
| LD6240B | 1 1/2 | 40 | 18 | 256 | 189/207 | 0.3～6 | 0.3～16 |
| LD6250B | 2 | 50 | 28 | 298 | 206/222 | 0.3～6 | 0.3～16 |
| 规格参数表(法兰连接) | |||||||||
| 型号 | 通径mm | Cv值 | L | H/防爆 | ΦD | ΦK | n-Φd | 工作压力（bar) | |
| LD6215B | 15 | 2.8 | 170 | 165/178 | 94 | 65 | 4-Φ14 | 0.3～6 | 0.3～16 |
| LD6220B | 20 | 5.4 | 195 | 176/205 | 103 | 75 | 4-Φ14 | 0.3～6 | 0.3～16 |
| LD6225B | 25 | 8.5 | 205 | 202/217 | 115 | 85 | 4-Φ14 | 0.3～6 | 0.3～16 |
| LD6232B | 32 | 14 | 248 | 223/238 | 135 | 100 | 4-Φ18 | 0.3～6 | 0.3～16 |
| LD6240B | 40 | 18 | 266 | 232/253 | 145 | 110 | 4-Φ18 | 0.3～6 | 0.3～16 |
| LD6250B | 50 | 28 | 306 | 253/265 | 160 | 125 | 4-Φ18 | 0.3～6 | 0.3～16 |
| LD6265B | 5 | 40 | 388 | 298/323 | 180 | 145 | 4-Φ18 | 0.3～6 | 0.3～16 |
| LD6280B | 6 | 65 | 416 | 322/347 | 195 | 160 | 8-Φ18 | 0.3～6 | 0.3～16 |
| LD62100B | 8 | 100 | 514 | 358/383 | 215 | 180 | 8-Φ18 | 0.3～6 | 0.3～16 |
| 优化建议 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
