1. 产品概述

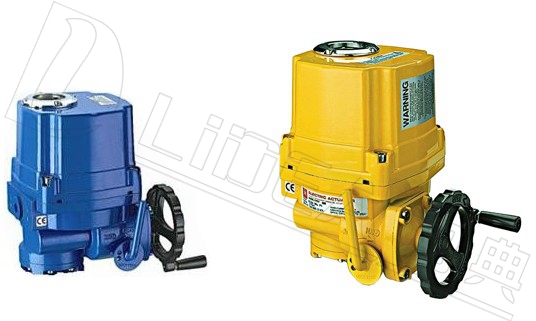

“LDP”系列电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000 N•M。
2. 性能特点
2.1壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2.2电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
2.3手动结构
手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持永久手动状态）
2.4指示器
指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。
2.5干燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥
2.6限位开关
机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
2.7扭矩开关
可提供过载保护（LDE-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
2.8自锁
精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油
2.9防脱螺栓
拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。
2.10安装
底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
2.11线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
2.12智能模块
采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
2.13阀位数字显示
执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
2.14相序自动调整
智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。
3. 主要技术参数，规格
3.1 LDE系列电动执行器技术参数
|
型号 |
最大输出扭矩 |
90°动作时间60/50Hz |
最大轴径 |
电机F级 |
额定电流（A）60/50HZ |
重量 |
|||
|
单相 |
三相 |
||||||||
|
N·M |
S |
mm |
W |
110V |
220V |
380V |
440V |
Kg |
|
|
LDE-005 |
50 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-008 |
80 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-010 |
100 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-015 |
150 |
21/25 |
φ22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
17.3 |
|
LDE-020 |
200 |
21/25 |
φ22 |
40 |
1.67/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
17.3 |
|
LDE-030 |
300 |
26/31 |
φ35 |
60 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
22 |
|
LDE-050 |
500 |
26/31 |
φ35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
23 |
|
LDE-060 |
600 |
26/31 |
φ35 |
120 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
23 |
|
LDE-080 |
800 |
31/37 |
φ45 |
120 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.790.79 |
29 |
|
LDE-120 |
1200 |
31/37 |
φ45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
29 |
|
LDE-200 |
2000 |
93/112 |
φ65 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
75 |
|
LDE-300 |
3000 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
75 |
3.2标准规格
| 外 壳 | 防水级别 IP67,NEMA 4 and 6 | |
| 电机电源 |
标准：220V AC 单相 可选：110V AC 单相 380/440V AC 3相, 50/60Hz, ±10% 24V DC /110V DC /220V DC |
|
| 电 机 | 鼠笼式异步电机 | |
| 限位开关 | 开/关，各1个 SPDT,250V AC 10A | |
|
辅助限位开关 |
开/关，各1个 SPDT,250V AC 10A | |
| 扭矩开关 | 开/关，各1个 SPDT,250V AC 10A | LDE-005/008/010除外 |
| 行 程 | 90°±10° | 0°～270°可选 |
|
失速防护/
操作温度 |
内置过热保护，开115℃ ±5℃ /关 97℃ ±5℃ | |
| 指 示 器 | 连续的位置指示刻度 | |
| 手动操作 | 机械离合机构，配手轮操作 | |
| 自锁装置 | 蜗轮，蜗杆机构提供自锁 | |
| 机械限位 | 2个外部调整螺栓 | |
| 干 燥 器 | 7-10W (110/220V AC) | |
| 接 线 孔 | 2个 PF 3/4” | |
| 环境温度 | -20℃～+70℃ | |
| 润 滑 | 铝基润滑脂（EP 型） | |
| 材 料 | 钢，铝合金，铝青铜，聚碳酸脂 | |
| 环境湿度 | 最大 90％ RH 非凝结 | |
| 抗震性能 | X Y Z 10g，0.2～34 Hz，30分钟 | |
| 外 涂 层 | 干粉，环氧聚酯，具有超强防腐功能 | |
3.3可选规格
|
编号 |
可选配置 |
备注 |
|
1 |
防爆执行器（ExdⅡ BT4,ExdⅡ CT6） |
LDE系列 |
|
2 |
防水执行器（IP68,10M,250HR） |
LDE系列 |
|
3 |
电位计（1K-10K） |
LDE系列 |
|
4 |
比例控制单元（输入，输出信号4-20mA DC /1-5V /1-10V） |
LDE系列 |
|
5 |
现场控制单元（就地控制 开/停/关选择开关，就地/远程切换） |
LDE系列 |
|
6 |
行程120°，180°，270° |
LDE系列 |
|
7 |
直流电机（24V DC） |
LDE系列 |
|
8 |
附加扭矩开关（SPDT X 2 250V AC 10A） |
LDE-005/008/010除外 |
|
9 |
电流位置传感器（输出4-20mA DC） |
LDE系列 |
|
10 |
断电后，电动阀自动开或关控制柜 |
LDE系列 |
|
11 |
耐高温执行器（-10℃～+100℃） |
LDE系列 |
|
12 |
耐低温执行器（-40℃～+70℃） |
LDE系列 |
|
13 |
低速执行器 |
LDE系列 |
