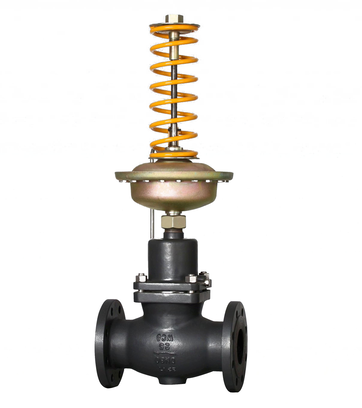

LD30D01系列 自力式（阀前/阀后）压力控制阀
|
 |
|
LD30D01自力式（阀后）压力控制阀(阀后压力控制)，由控制阀门，执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体 气动和蒸汽，在系统管道中的阀后压力控制，当阀后压力升高时，控制阀关 LD30D02自力式（阀前）压力控制阀(阀前压力控制)，由控制阀门，执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体 气动和蒸汽，在系统管道中的阀前压力控制，当阀前压力升高时，控制阀打开。 |
阀体参数 |
| 公称压力 PN16 、PN25、PN40 、 | |
| 连接方式 法兰式、（特制：焊接式） | |
| 阀体材质 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti | |
| 技术参数 | 阀芯材质 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太莱堆焊 |
| 动作方式 阀前压力控制调节/阀后压力控制调节 | 密封材料 PTFE、硬密封 |
| 流量特性 | 波 纹 管 1Cr18Ni9Ti |
| 密封等级 Ⅱ、Ⅳ、Ⅵ | 膜 片 丁晴橡胶（NBR） |
| 调节精度 ±8% | 推 杆 衬套2Cr13 |
| 功能附件选项 | 法兰标准 GB9113-88、JB/T79-94、GB2555-81 |
| 控制阀前 控制阀后 | 流体温度 ≤80℃ |
| 供氮装置主要技术参数和性能指标 | |||||||||||||||
| 公称通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
| 阀座直径(mm) | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | ||||||||||
| 压力调节范围（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66 | ||||||||||||||
| 允许泄露等级 | 标准级：IV级（GB/T4213-92) 严密性：VI级（GB/T4213-92） | ||||||||||||||
| 供氮装置外形尺寸及重量 | |||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| A | 308 | 308 | 308 | 308 | 394 | 394 | 394 |
| H2 | 415 | 415 | 415 | 415 | 415 | 415 | 415 |
| H1 | 60 | 75 | 80 | 85 | 105 | 105 | 120 |
| H | 720 | 730 | 730 | 750 | 840 | 840 | 890 |
| 重量kg | 32 | 35 | 40 | 50 | 90 | 115 | |
