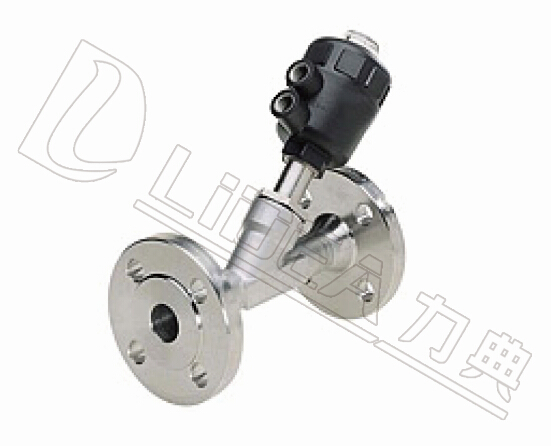

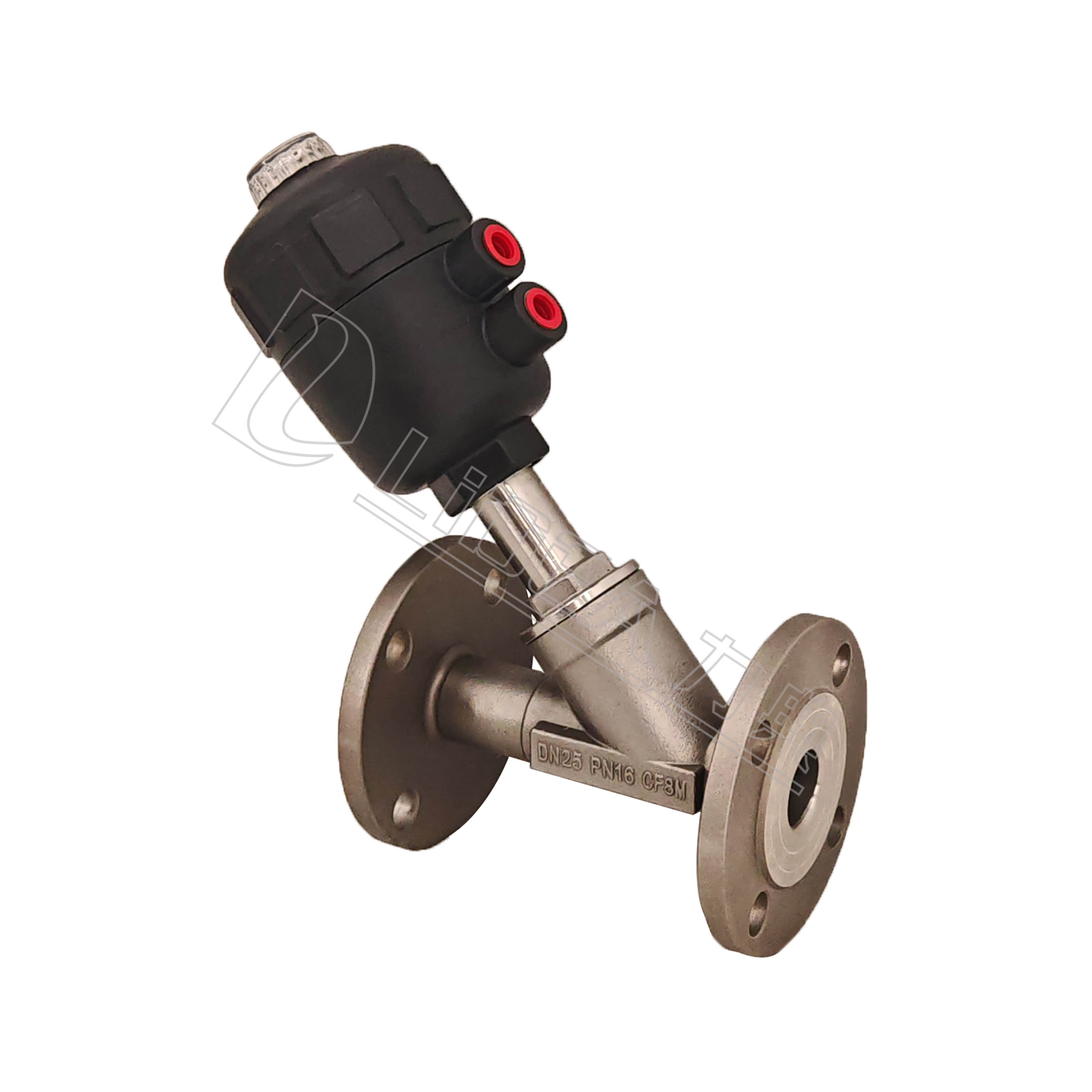

LDY2002系列 气动法兰角座阀
|
| 技术参数 | |
| 管道压力 | Max 1.6MPA(232psi) |
| 控制压力 | 0.3-0.8MPA(43.5-116psi) |
| 控制介质 | 中性气体或空气 |
| 阀体材料 | CF8M/CF8 |
| 密封材料 | PTFE |
| 气缸材料 | CF8 |
| 气缸尺寸 | 50mm,63mm,80mm,100mm |
| 适用介质 | 水，酒精，油，燃料，蒸汽，中性气体或液体，有 机溶剂，酸碱溶液 |
| 介质粘度 | Max 600mm2/s |
| 介质温度 | -10℃～+180℃ |
| 环境温度 | -10℃～+80℃ |
| 控制形式 | 标准常闭、常开、单作用 |
| 连接形式 | 螺纹式，焊接时，法兰式，快装式 |
| 特点： | |
| 流量大、流阻小、无水锤 | |
| Y型设计，增加30%流量 | |
| 超长使用寿命 | |
| 阀杆自动校正，自润滑，免维护 | |
| 气缸采用不锈钢材质，在恶劣的环境中更加优秀，可360°旋转 | |
|

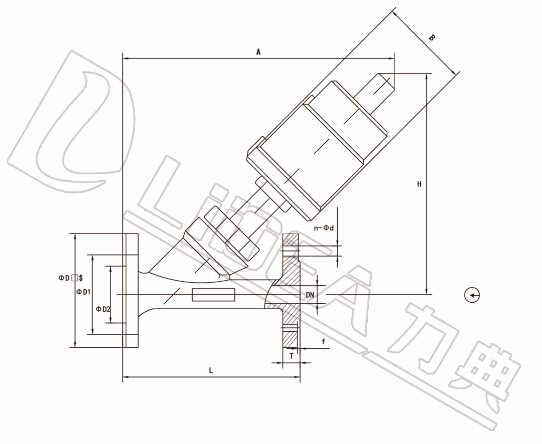

| 外形尺寸 | ||||||||||||
| 型号 | DN | L | T | f | D | D1 | D2 | H | A | B | n-Φd | 执行器 |
| LDY200215 | 15 | 120 | 14 | 2 | 95 | 65 | 40 | 145 | 185 | 62 | 4-Φ14 | Φ50 |
| LDY200220 | 20 | 130 | 14 | 2 | 105 | 75 | 50 | 155 | 188 | 62 | 4-Φ14 | Φ50 |
| LDY200225 | 25 | 140 | 14 | 2 | 115 | 85 | 60 | 158 | 198 | 62 | 4-Φ14 | Φ50 |
| LDY200232 | 32 | 150 | 16 | 2 | 135 | 100 | 70 | 195 | 225 | 76 | 4-Φ18 | Φ63 |
| LDY200240 | 40 | 180 | 16 | 2 | 145 | 110 | 80 | 205 | 240 | 76 | 4-Φ18 | Φ63 |
| LDY200250 | 50 | 195 | 16 | 2 | 160 | 125 | 92 | 208 | 255 | 76 | 4-Φ18 | Φ63 |
| LDY200250 | 50 | 195 | 16 | 2 | 160 | 125 | 92 | 220 | 270 | 96 | 4-Φ18 | Φ80 |
| LDY200250 | 50 | 195 | 16 | 2 | 160 | 125 | 92 | 262 | 290 | 114 | 4-Φ18 | Φ100 |
| LDY200265 | 65 | 230 | 18 | 2 | 185 | 145 | 115 | 292 | 320 | 114 | 4-Φ18 | Φ100 |
