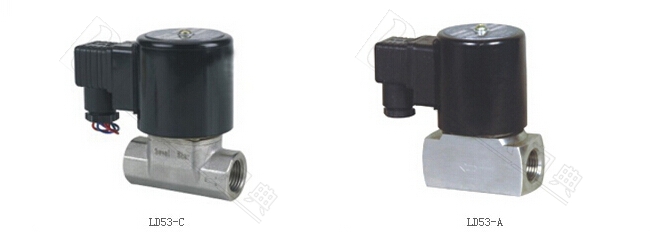

LD53系列 不锈钢电磁阀 |
 |
| 产品特点 | 技术参数 | ||
| 适用于蒸汽、热水、油类、弱酸、弱碱等介质的控制，采用直动式及分步直动式活塞式结构，氟橡胶VITON密封，阀体材质为SS304(热锻或铸造)。该系列具有多种型式，您可以根据控制需要进行选择。 | 介质温度：-5℃～150℃ | ||
| 工作压力：0～10bar | |||
| 运作方式：直动式,分步直动式 | |||
| 工作型式：常闭型 | |||
| 阀体材质：SS304 | |||
| 密封材质：氟橡胶VITON | |||
| 功能选项 | |||
| 代号 | 功能选项 | 功能说明 | 电器参数 |
| NO | 常闭型 | 通电阀开，断电阀关 | 线圈参数：AC220V 380V 110V 24V DC24V 12V |
| T | 定时器 | 可以设定开，关间隙时间 | 铁壳线圈：IP54 H级 |
| J | 节能模块 | 降低线圈温升和功耗 | 铁壳线圈：DN3～25mm AC 18VA DC 20W |
| 选配 |
| *密封材质：氟橡胶VITON-10℃～150℃ |
| *带LED指示灯接线盒 *铁壳线圈（常规型）*螺纹接口：NPT螺纹，RC螺纹 |
|

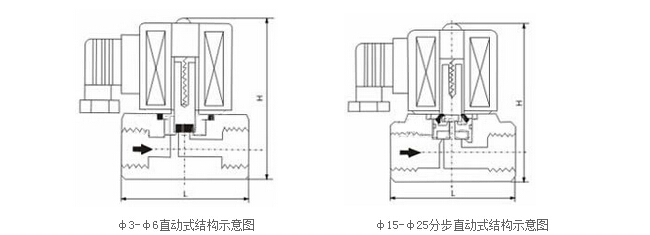

| 规格参数表(螺纹连接) | |||||||
| 型号 | 接口G | 通径mm | Cv值 | L(热锻) | L(铸造) | H | 工作压力 |
| LD5303A | 1/8 1/4 | 3 | 0.3 | 45 | 52 | 88 | 0～10 |
| LD5306A/C | 1/4 1/2 | 6 | 0.6 | 50 | 52 | 88 | 0～10 |
| LD5310A/C | 3/8 1/2 | 10 | 1.7 | 60 | 68 | 95 | 0～10 |
| LD5315A/C | 1/2 3/4 | 15 | 3.5 | 70 | 78 | 105 | 0～10 |
| LD5320A/C | 3/4 | 20 | 7 | 75 | 78 | 110 | 0～10 |
| LD5325A/C | 1 | 25 | 12 | 80 | 78 | 115 | 0～10 |
| 优化建议 |
| *您在设计控制方案时尽量选择常闭型（NC）,如电磁阀打开时间较长，关闭时间比较短则选用常开型（NO）。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
