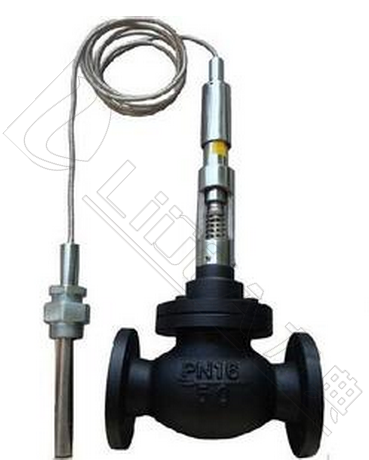

LDZZWP  30T01(加热型)  30T02(冷却型)自力式温度调节阀
安全性高: 用于无电气场合,不存在外部能源隐患 阀体参数
节约能源: 无需外部能源,利用管道自身压力调节 公称压力  PN16、PN40、
简化系统: 无需外部控制仪表,系统简单,成本低 连接方式  法兰式、(特制:焊接式)ANSL  GB  JB  DIN
操作简单: 设定时只需旋转调节弹簧伸展度即可 阀体材质  1Cr18Ni9Ti 、Cr18Ni12Mo2Ti   ZG230-450
技术参数 阀芯材质  1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太莱堆焊
设定温度  -20~50  20~90  40~110   60~120 密封材料  PTFE、硬密封、特殊高温材料
温度保护  超值设定值 100C°以内 波 纹 管  SS、SS304、SS316
温包材料  铜镀镍 填      聚四氟乙烯、柔性石墨
毛细管长  5, 10 , 15米 推      衬套2Cr13
密封等级  Ⅱ、Ⅳ、Ⅵ 垫      橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片
执行机构  T06、            T17 法兰标准  GB9113-88、JB/T79-94、GB2555-81
调节精度  ±5% 特制法兰  ANSI、JIS、DIN
功能附件选项 流体温度 C3组 -30℃~150℃
压力平衡      不锈钢波纹管     平衡膜片 C4组 -30℃~180℃

C7组 -30℃~350℃

主要技术参数和性能指标
公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程(mm) 8 10 14 20 25 40 50 60 70
压力调节范围(KPa) 15~50 40~80 60~100 80~140 120~180 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 880~1000 980~1500 1000~2500
允许泄漏量 硬密封(l/h) 单座:≤10ˉ4阀额定容量(IV级);双座、套筒:≤5×10ˉ3阀额定容量(II级)
软密封(ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
减压比 最大 10
最小 1.25

外形尺寸及重量 单位:mm
公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸B 383 512 603 862 1023 1380 1800 2000 2200
法兰端面距L 150 160 180 200 230 290 310 350 400 480 600 730 850






KPa
15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280       308
280-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 450 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85         96
100-2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量kg   26 37 42 72 90 114 130 144 180 200 250
导压接头螺纹 M16*1.5
