| LD66系列 膜片电磁阀 |
|
|
| 应用范围 | 技术参数 | |||
| 适用于航天军工、石化电力、造船业、冶金钢铁、电镀涂装、燃气燃油、环保设备、吹灰除尘、分析测量仪器、包装机械、纺织印染、暖通空调、清洗设备、园林喷灌、食品工业等工业控制系统。 | 介质温度：C2：-10℃～90℃（130℃可选） | |||
| 工作压力：0～10bar，0.3～16bar | ||||
| 运作方式：分步直动式、先导式 | ||||
| 工作型式：常闭(标准）、常开（可选）、防爆型 | ||||
| 阀体材质：黄铜、SS304 | ||||
| 密封材质：NBR（标准）、FPM、EPDM(可选） | ||||
| 功能选项 | 电气参数 | |||
| 代号 | 功能选项 | 功能说明 | 线圈参数：AC220V 380V 110V, DC24V 12V | |
| NO | 常闭型 | 通电阀开，断电阀关 | 防护等级： IP65 H级 | |
| K | 常开型 | 通电阀关，断电阀开 | 先导功率： | AC:DN≤8mm,12VA;DN≥22,23VA |
| E | 防爆型 | 防爆等级：ExdII BT4 | DC:DN≤8mm,11W ;DN≥22,12W | |
| T | 定时器 | 可以设定开、关间隔时间 | 直动功率: | AC:DN≤15mm,23VA;DN≥20,25VA |
| DC:DN≤15mm,12W ;DN≥22,22W | ||||
|

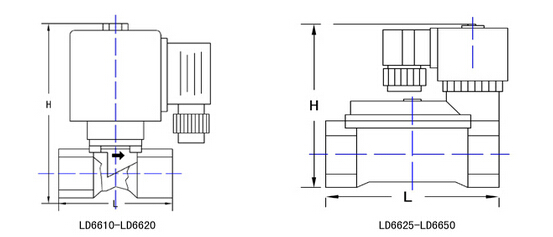

| 规格参数表(常闭型) (“SS”不锈钢材质可选） | ||||||||
| 型号 | 接口G | 通径mm | Cv值 | L | W | H | 工作压力（bar) | |
| 直动式 | 先导式 | |||||||
| LD6608 | 1/4 | 10 | 1.4 | 50 | 38 | 85 | 0～10 | 0.3～10 |
| LD6610 | 3/8 1/2 | 10 | 1.63 | 50 | 38 | 85 | 0～10 | 0.3～10 |
| LD6615 | 1/2 3/4 | 15 | 2.8 | 50 | 38 | 85 | 0～10 | 0.3～16 |
| LD6620 | 3/4 | 22 | 4.6 | 60 | 44 | 96 | 0～10 | 0.3～16 |
| LD6625 | 1 | 25 | 5.8 | 83 | 65 | 117 | NO | 0.3～16 |
| LD6625B | 1 | 25 | 8.3 | 115 | 70 | 116 | NO | 0.3～16 |
| LD6632B | 1 1/4 | 38 | 18 | 136 | 95 | 132 | NO | 0.3～16 |
| LD6640B | 1 1/2 | 40 | 21 | 136 | 95 | 132 | NO | 0.3～16 |
| LD6650B | 2 | 50 | 32.6 | 161 | 112 | 145 | NO | 0.3～16 |
| 规格参数表(常开型) (“SS”不锈钢材质可选） | |||||||
| 型号 | 接口G | 通径mm | Cv值 | L | W | H | 工作压力（bar) |
| LD6610-K | 1/4 3/8 | 10 | 2.8 | 50 | 38 | 99 | 0.3～16 |
| LD6615-K | 1/2 3/4 | 15 | 2.8 | 50 | 38 | 99 | 0.3～16 |
| LD6620-K | 3/4 | 20 | 4.6 | 60 | 44 | 131 | 0.3～16 |
| LD6625-K | 1 | 25 | 8.3 | 83 | 65 | 131 | 0.3～16 |
| LD6625B-K | 1 | 25 | 8.3 | 115 | 70 | 136 | 0.3～16 |
| LD6632B-K | 1 1/4 | 38 | 18 | 136 | 95 | 154 | 1～16 |
| LD6640B-K | 1 1/2 | 40 | 21 | 136 | 95 | 154 | 1～16 |
| LD6650B-K | 2 | 50 | 32.6 | 161 | 112 | 178 | 1～16 |
| 优化建议 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
