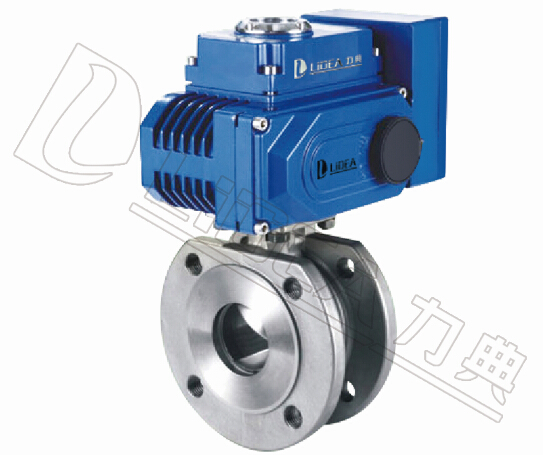

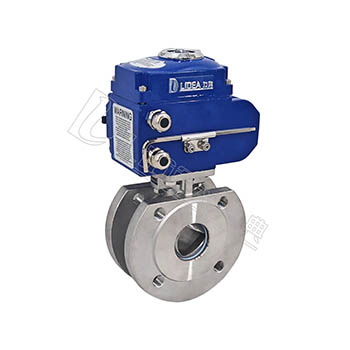

| LDBAB系列 电动对夹式超薄球阀 |
|
| 阀体参数 | 技术参数 | |
| 公称通径 20-100mm | 电源电压 AC220V、AC380V(其它特制） | |
| 公称压力 PN10、PN16、PN25 | 环境温度 -30℃～+70℃ | |
| 连接方式 对夹连接 | 防护等级 IP67 | |
| 碟板材质 SS304、SS316、SS316L | 功能选项 | |
| 密封材料 PTFE、PPL | 防 爆 型 防爆等级：dIIBT5 | |
| 工作温度 | C3：-20℃～150℃ | 信号反馈 X1机械无源信号，X2有源信号 |
| C6：-30℃～250℃ | 手动功能 手动功能 电动执行器带有手动开阀、关阀功能 | |
| 标准规范 | 开关型 通电开到位，通电关到位。 | |
| 法兰标准 JB79 | 调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 | |
| 检测与试验 GB/T13927-1992 | 适用介质 水、空气、蒸汽、煤气、油品、乙醇、酸碱性等气体或液体 | |
| 设计标准 GB/T13927-1989 | 备注 电动参数请另参考选配的电动执行器资料 | |
|

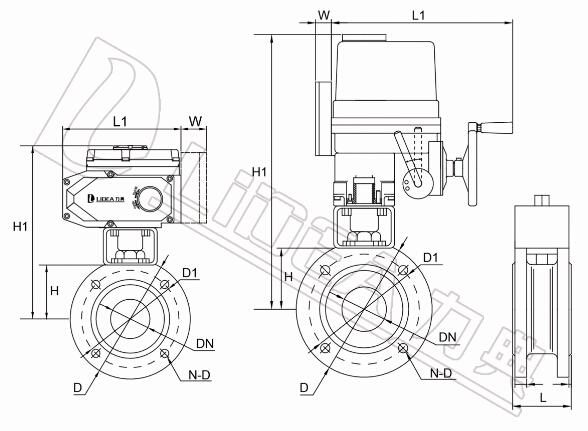

| GB阀体尺寸（mm)配LDE电动执行器 | |||||||||
| 规格型号 | DN | L | D | D1 | H | H1 | L1 | Z-ФD | E-电动头 |
| LDBAB20 | 20 | 37 | 105 | 75 | 53 | 285 | 320 | 4-Ф12 | LDE-010 |
| LDBAB25 | 25 | 45 | 115 | 85 | 65 | 297 | 320 | 4-Ф12 | LDE-010 |
| LDBAB32 | 32 | 55 | 135 | 100 | 77 | 309 | 320 | 4-Ф16 | LDE-010 |
| LDBAB40 | 40 | 62 | 145 | 110 | 85 | 317 | 320 | 4-Ф16 | LDE-010 |
| LDBAB50 | 50 | 72 | 160 | 125 | 93 | 325 | 320 | 4-Ф16 | LDE-010 |
| LDBAB65 | 65 | 95 | 180 | 145 | 109 | 341 | 320 | 4-Ф16 | LDE-015 |
| LDBAB80 | 80 | 120 | 195 | 160 | 119 | 397 | 355 | 8-Ф16 | LDE-020 |
| LDBAB100 | 100 | 145 | 215 | 180 | 130 | 508 | 355 | 8-Ф16 | LDE-030 |
| GB阀体尺寸(mm)配LDX电动执行器 | |||||||||
| 规格型号 | DN | L | D | D1 | H | H1 | L1 | Z-ФD | E-电动头 |
| LDBAB20 | 20 | 37 | 105 | 75 | 53 | 175 | 165 | 4-Ф12 | LDX-005 |
| LDBAB25 | 25 | 45 | 115 | 85 | 65 | 187 | 165 | 4-Ф12 | LDX-005 |
| LDBAB32 | 32 | 55 | 135 | 100 | 77 | 199 | 165 | 4-Ф16 | LDX-010 |
| LDBAB40 | 40 | 62 | 145 | 110 | 85 | 207 | 165 | 4-Ф16 | LDX-010 |
| LDBAB50 | 50 | 72 | 160 | 125 | 93 | 215 | 190 | 4-Ф16 | LDX-016 |
| LDBAB65 | 65 | 95 | 180 | 145 | 109 | 231 | 190 | 4-Ф16 | LDX-016 |
| LDBAB80 | 80 | 120 | 195 | 160 | 119 | 249 | 270 | 8-Ф16 | LDX-020 |
| LDBAB100 | 100 | 145 | 215 | 180 | 130 | 302 | 270 | 8-Ф16 | LDX-040 |
| 应用领域 |
| 本产品适用于两位切断、调节的场合，它与执行机构的连接采用直连方式，电动执行机构内置伺服系统，电动对夹式球阀无须另配 |
| 伺服放大器，输入4～20mA信号及220VAC电源即可控制运转。本产品具有连线简单，结构紧凑，尺寸小，重量轻，阻力小，动作稳定 |
| 可靠等优点。 |
| 球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配放大器，该产品与普通球阀相比，具有结构长度短， |
| 万一发生火灾时，仍然能够可靠操作并具有良好的密封性。本产品采用新一代超短法兰距球阀，球芯通道形状有矩形、V型及O型。 |
| 该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电钻、轻工等领域，对油、水、 |
| 气及纸浆或纤维状流体进行自动调节或切断控制。 |
| 产品特点 |
| 1、安装方便，ISO511安装平台 |
| 2、外观小巧，重量轻、比一般的球阀节省空间 |
| 3、防火结构设计 |
| 4、防静电结构 |
