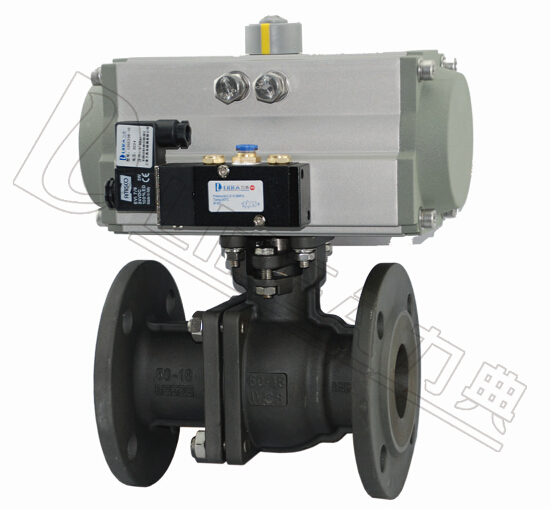

    • LDBAAP系列 气动法兰式球阀ANSI

    技术参数 阀体参数
    气缸形式  双作用、单作用 公称压力  CLASS150、300、400
    环境温度  -20℃～+80℃ 连接方式  法兰式GB(特选JB、ANSI、JIS)
    气源压力  双作用4～8bar,单作用5～8bar 阀体材质  WCB、SS304、SS316、SS316L
      球芯材质  SS、SS304、SS316、SS316L
    功能选项 密封材料  PTFE、PPL(特选：石墨、硬密封）
    防 爆 型  防爆等级：dIIBT4 工作温度   C3：-30℃～150℃
    信号反馈  X1机械无源信号，X2有源信号   C6：-30℃～250℃
    手动功能  气动阀可选手轮、手动开阀、关阀功能   C7：-30℃～350℃
    调 节 型  输入4-20mA信号，实现球阀调节功能   C8：-40℃～450℃

    标准规范 附件选项
    设计标准  API6D、ANSI B16.34 回 讯 器  也叫限位开关，远程反馈开关信号
    结构长度  API6D、ANSI B16.10 电 磁 阀  双作用选两位五通，单作用选两位三通
    法兰连接  API6D、ANSI B16.10 三 联 件  可对气源稳压、过滤、气缸加润滑油
    连接法兰尺寸  ANSI B16.5 手轮机构  转动手轮机构，可实现手动开、关阀
    实验和检验  API6D、API598 电器定位器  输入4-20mA信号，实现球阀调节功能
      备 注    气缸参数请另参考所选配的气动执行器资料
    气动阀

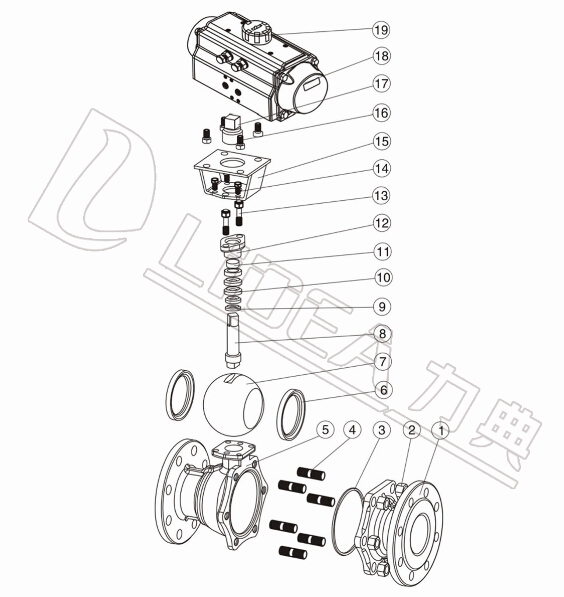

    零件结构材质表
      材质
    序号 零件名称 C P R
    1 右阀体 A216-WCB A351-CF8 A351-CF8M
    2 螺母 A194-2H A276-304 A276-316
    3 垫片 PTFE、石墨金属复合垫
    4 螺栓 A193-B7 A276-304 A276-316
    5 阀体 A216-WCB A351-CF8 A351-CF8M
    6 阀座 PTFE、尼龙（Nylon）、对位聚苯（PPL）、硬质合金（Hard Alloy）
    7 球体 A182-F304 A182-F304 A182-F316
    8 阀杆 A276-410 A276-304 A276-316
    9 垫片 A276-304 A276-304 A276-316
    10 填料 PTFE、柔性石墨
    11 衬套 PTFE复合轴承
    12 压盖 A216-WCB A351-CF8 A351-CF8M
    13 螺栓 A194-2H A276-304 A276-304
    14 螺栓 A194-2H A276-304 A276-304
    15 连接支架 A351-CF8 A351-CF8 A351-CF8
    16 螺栓 A194-2H A276-304 A276-304
    17 连接套 A351-CF8 A351-CF8 A351-CF8
    18 气动装置 LDP系列、LDSK系列、AW系列
    19 位置指示器 塑料
    气动阀

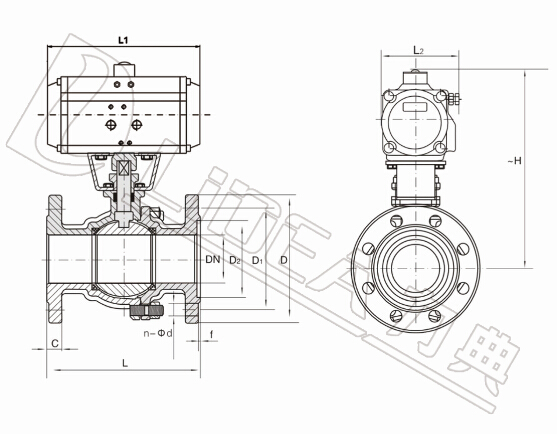

    主要外形连接尺寸Q641F(N、P、H、Y)-Class150
    型号 DN in L L1 L2 ～H D D1 D2 C F n-Φd 执行器型号
    LDBAAP15 15 1/2 108 141/159 71/83 204/235 89 60.5 35 10 1.6 4-Φ15 LD052P/LD063SK
    LDBAAP20 20 3/4 117 141/159 71/83 209/240 99 69.9 43 10.5 1.6 4-Φ15 LD052P/LD063SK
    LDBAAP25 25 1 127 159/211 83/95 214/256 108 79.2 51 11.5 1.6 4-Φ15 LD063P/LD083SK
    LDBAAP32 32 1 1/4 140 211/248 95/107 257/277 117 88.9 64 13 1.6 4-Φ15 LD063P/LD105SK
    LDBAAP40 40 1 1/2 165 248/269 107/123 274/292 127 98.6 73 14.5 1.6 4-Φ15 LD083P/LD105SK
    LDBAAP50 50 2 178 248/269 107/123 290/300 152 120.7 92 16 1.6 4-Φ19 LD083P/LD105SK
    LDBAAP65 65 2 1/2 190 269/345 123/152 310/335 178 139.7 105 18 1.6 4-Φ19 LD105P/LD125SK
    LDBAAP80 80 3 203 269/345 123/152 346/368 191 152.47 127 19.5 1.6 4-Φ19 LD105P/LD125SK
    LDBAAP100 100 4 229 345/409 152/172 378/410 229 190.5 157 24 1.6 8-Φ19 LD125P/LD160SK
    LDBAAP125 125 5 356 409/438 172/187 425/450 254 215.9 186 24 1.6 8-Φ22 LD160P/LD190SK
    LDBAAP150 150 6 394 550/600 215/240 468/531 279 241.3 216 25.5 1.6 8-Φ22 LD190P/LD210SK
    LDBAAP200 200 8 457 633/730 262/730 583/618 343 298.5 270 28.5 1.6 8-Φ22 LD210P/LD240SK

    主要外形连接尺寸Q641F(N、P、H、Y)-Class300
    型号 DN in L L1 L2 ～H D D1 D2 C F n-Φd 执行器型号
    LDBAAP15 15 1/2 140 141/159 71/83 204/235 95 65.7 35 14.5 1.6 4-Φ16 LD052P/LD063SK
    LDBAAP20 20 3/4 152 141/159 71/83 209/240 117 82.5 43 15.8 1.6 4-Φ19 LD052P/LD063SK
    LDBAAP25 25 1 165 211/248 95/107 214/265 124 88.9 51 17.6 1.6 4-Φ19 LD063P/LD083SK
    LDBAAP32 32 1 1/4 178 211/248 95/107 269/287 133 98.4 64 19.1 1.6 4-Φ19 LD075P/LD092SK
    LDBAAP40 40 1 1/2 190 248/269 107/123 282/292 155 114.3 73 20.6 1.6 4-Φ19 LD083P/LD105SK
    LDBAAP50 50 2 216 269/315 123/141 290/325 165 127 92 22.3 1.6 8-Φ19 LD083P/LD105SK
    LDBAAP65 65 2 1/2 241 269/345 123/152 310/357 191 149.2 105 25.4 1.6 8-Φ22 LD105P/LD125SK
    LDBAAP80 80 3 283 345/409 152/172 346/368 210 168.3 127 28.6 1.6 8-Φ22 LD105P/LD140SK
    LDBAAP100 100 4 305 409/438 172/187 418/443 254 200 157 31.8 1.6 8-Φ26 LD125P/LD160SK
    LDBAAP125 125 5 381 438/550 187/215 460/503 279 234.9 186 35 1.6 8-Φ26 LD160P/LD190SK
    LDBAAP150 150 6 403 550/600 240/262 518/563 318 269.9 216 36.6 1.6 12-Φ26 LD190P/LD210SK
    LDBAAP200 200 8 502 633/730 262/330 583/618 381 330.2 270 41.3 1.6 12-Φ29 LD240P/LD270SK

    主要外形连接尺寸Q641F(N、P、H、Y)-Class400
    型号 DN in L L1 L2 ～H D D1 D2 C F n-Φd 执行器型号
    LDBAAP15 15 1/2 165 141/211 71/95 204/235 95 65.7 35 14.5 6.4 4-Φ16 LD052P/LD063SK
    LDBAAP20 20 3/4 190 159/211 83/95 240/252 117 82.5 43 15.8 6.4 4-Φ19 LD063P/LD083SK
    LDBAAP25 25 1 216 211/248 95/107 257/265 124 88.9 51 17.6 6.4 4-Φ19 LD075P/LD092SK
    LDBAAP32 32 1 1/4 229 248/269 107/123 269/287 133 98.4 64 20.6 6.4 4-Φ19 LD083P/LD105SK
    LDBAAP40 40 1 1/2 241 248/315 107/141 282/292 156 114.3 73 22.3 6.4 4-Φ19 LD092P/LD105SK
    LDBAAP50 50 2 292 269/345 123/152 300/325 165 127 92 25.4 6.4 8-Φ19 LD105P/LD125SK
    LDBAAP65 65 2 1/2 330 345/438 152/187 335/357 190 149.2 105 28.6 6.4 8-Φ22 LD105P/LD140SK
    LDBAAP80 80 3 356 409/438 172/187 368/400 210 168.3 127 31.8 6.4 8-Φ22 LD125P/LD160SK
    LDBAAP100 100 4 406 438/550 187/215 418/506 254 200 157 35 6.4 8-Φ26 LD160P/LD190SK
    LDBAAP125 125 5 457 550/633 215/262 445/548 279 234.9 186 38.2 6.4 8-Φ26 LD190P/LD210SK
    LDBAAP150 150 6 495 633/730 262/300 563/598 318 269.9 216 41.3 6.4 12-Φ26 LD240P/LD270SK
    LDBAAP200 200 8 597 730 330 636/666 381 330.2 270 47.6 6.4 12-Φ29 LD270P
    备注：
    球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。
    执行器型号***/***分别是气动执行器双作用式/单作用式（弹簧复位）。
    根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
    以上执行器配置及数据均采用软密封（F、N、P）阀门，硬密封阀门的配置及数据请咨询本公司。
