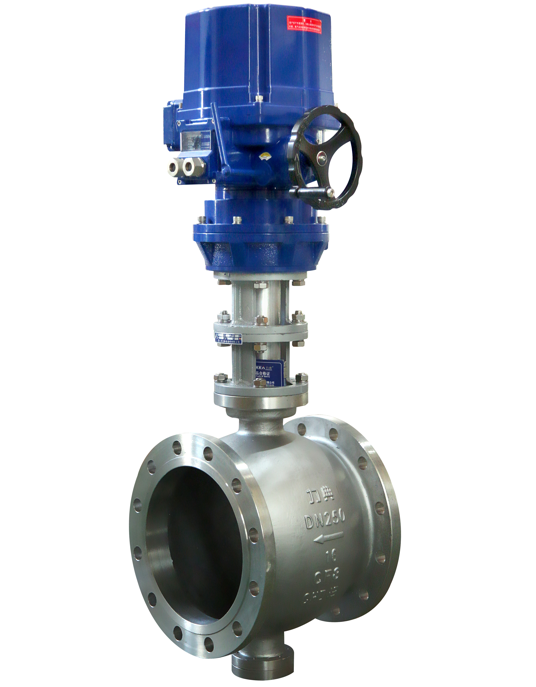

LDBAAV系列电动V型对夹球阀（调节型）

应用领域

本产品通过多项国家专利，针对特高温场合，广泛用锂电、负极、硅碳负极、石墨、等工作领域。是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，无死角、不卡死、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，产品通常用于密封要求严格，超高温的场合，避免铁离子的污染。

锂电池负极合作单位：

四川金汇轮，内蒙古恒胜新能源，内蒙古欣源石墨，内蒙古大盛石墨，福建翔丰华，湖南中科星城、唐山东日新能源、宝武研究院，碳一新材料，乌海宝杰，四川屏山海川新材料，新疆天宏基，内蒙古蒙集新碳材，青岛海世达，青岛华腾，贵州格瑞特等等。

产品特点

1、球体和阀座为球面无摩擦结构，不会堵赛通道.

2、阀座为刮刀结构设计，开启过程中会将球面结垢刮除，保证有效密封。

3、阀门与反应釜的连接部位。球面低于阀门端法兰面3mm,有效防止结晶，堵塞,

4、阀杆设计为花健结构，拆卸方便，定位准确。

5、填料为进口耐高温纯石墨填料，自动补偿载荷有效补偿温度变化造成的填料压缩变化。

6、用于负极高温造粒反应釜进料口、出料口、尾气口、备用口、造粒冷却反应釜进料口、出料口、排气口等。

技术参数		标准规范
电压电压 AC220V、AC380V（其它特制		法兰标准 GB9113、GB9115
环境温度 -30℃～+70℃		检测与试验 GB/T13927-1992、B/T9092-1999
防护等级 IP67		设计标准 JB-T8527-1997
阀体说明		结构长度标准 GB/T12221
公称通径 15-250mm
公称压力 PN16、PN25、PN40		功能选项
连接方式对夹连接		防爆型防爆等级：dIIBT5
阀体材质 WCB、SS304、SS316、SS316L		信号反馈 X1机械无源信号，X2有源信号
碟板材质 WCB、SS304、SS316、SS316L		开关型通电开到位，通电关到位。
钢金属密封）		带加热器可在潮湿环境干燥执行内元件。
工作温度	C9：-30℃～450℃	调节型调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能
	C10：-30℃～650℃	适用介质水、空气、煤气、中性气体或液体
	C11：-40℃～800℃	手动功能电动执行器带有手动开阀、关阀功能。
	C12：-40℃～900℃	备注电动参数请另参考选配的电动执行器资料

GB阀体尺寸（mm)配LDE电动执行器
规格型号	DN	L	D	H	H1	H2	L1	W	E-电动头
LDBAAV15	15	62	64	500	74	75	269.5	136.5	LDE-010
LDBAAV20	20	62	64	500	74	75	269.5	136.5	LDE-010
LDBAAV25	25	62	64	500	74	75	269.5	136.5	LDE-010
LDBAAV32	32	62	78	526	80	75	269.5	136.5	LDE-010
LDBAAV40	40	62	82	526	85	75	269.5	136.5	LDE-010
LDBAAV50	50	75	100	579	87	95	346	140	LDE-015
LDBAAV65	65	80	120	617	105	115	346	140	LDE-020
LDBAAV80	80	100	131	637	115	125	358	140	LDE-030
LDBAAV100	100	115	158	657	125	125	358	140	LDE-040
LDBAAV125	125	130	180	744	140	155	358	140	LDE-060
LDBAAV150	150	160	216	767	153	165	390	140	LDE-080
LDBAAV200	200	200	268	844	200	195	390	140	LDE-120
LDBAAV250	250	240	325	899	225	225	390	140	LDE-120

GB阀体尺寸（mm)配LDX电动执行器
规格型号	DN	L	D	H	H1	H2	L1	W	E-电动头
LDBAAV15	15	62	64	390	74	75	161	40	LDX-005
LDBAAV20	20	62	64	390	74	75	161	40	LDX-005
LDBAAV25	25	62	64	390	74	75	161	40	LDX-005
LDBAAV32	32	62	78	400	80	75	188	40	LDX-010
LDBAAV40	40	62	82	405	85	75	188	40	LDX-010
LDBAAV50	50	75	100	430	87	95	188	40	LDX-016
LDBAAV65	65	80	120	460	105	115	188	40	LDX-016
LDBAAV80	80	100	131	520	115	125	268	40	LDX-020
LDBAAV100	100	115	158	530	125	125	268	40	LDX-040
LDBAAV125	125	130	180	570	140	155	268	40	LDX-060
LDBAAV150	150	160	216	600	153	165	268	40	LDX-100
LDBAAV200	200	200	268	680	200	195	268	40	LDX-160
LDBAAV250	250	240	325	730	225	225	268	40	LDX-200
