适用于乙醛自控、天然气自控、煤气自控、沼气、燃气设备、石油液化气、滤油机等易燃易爆介质自控等。
线圈参数：AC220V 380V 110V 127V 36V 24V
线圈参数,DC220 110V 36V 24V 12V
本阀门适用于易燃易爆，腐蚀性介质流体及气体，如：氢气，天然气，煤气，液化气等。
应用范围
技术参数
介质温度：60°120°200°350°-40°-60°-200°
工作压力：0.1MPA、0.6MPA、1.6-10MPA
运作方式：分步活塞式、一步活塞式
工作型式：常闭型、常开型、防爆型
阀体材质：铸钢，不锈钢304、316、316L
密封材质：PTFE、紫铜、聚四氟乙烯
功能选项
电气参数
接线方式
塑封线盒插头
铁罩引线，带信号反馈
NO
常闭型
通电阀开，断电阀关
防护等级：IP54（普通线圈） IP65(防爆线圈) H级
K
常开型
通电阀关，断电阀开
额定功率
DN20～32mm，30W/40W
E
防爆型
防爆等级：ExdII BT4
DN40～150mm， 30W, DN200～350mm，50w
连接方式
螺纹、法兰、焊接、凹凸法兰

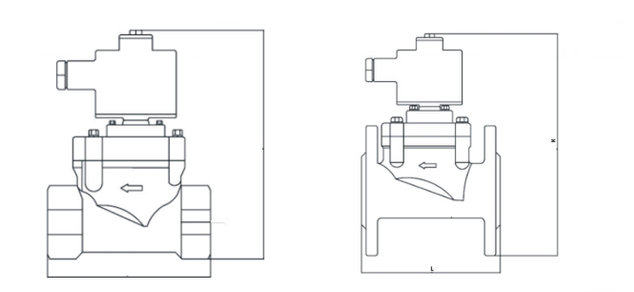

规格参数表 （螺纹连接） （法兰连接）
型号
通径mm
螺纹接口
L
H
L
H
n-Φd
ΦK
LD72E01
1
1/8
39
95
LD72E02
2
1/8 1/4
39
95
LD72E03
3
1/8 1/4
39
95
LD72E04
4
1/4
39
95
LD72E05
5
1/4
43
115
LD72E06
6
1/4
43
115
LD72E07
7
1/4
43
115
LD72E08
8
1/4
43
115
LD72E10
10
3/8
72
149
LD72E15
15
1/2
72
149
98
178
4-Φ14
65
LD72E20
20
3/4
85
196
110
205
4-Φ14
75
LD72E25
25
1
97
196
118
217
4-Φ14
85
LD72E32
32
11/4
117
196
145
238
4-Φ18
100
LD72E40
40
11/2
128
207
155
253
4-Φ18
110
LD72E50
50
2
149
222
173
265
4-Φ18
125
LD72E65
65
216
323
4-Φ18
145
LD72E80
80
228
347
8-Φ18
160
LD72E100
100
278
383
8-Φ18
180
LD72E125
125
400
475
8-Φ18
210
LD72E150
150
485
585
8-Φ18
240
LD72E200
200
600
645
12-Φ23
295
LD72E250
250
650
655
12-Φ25
350
LD72E300
300
750
705
12-Φ25
400
LD72E350
350
850
845
16-Φ25
460
LD72E400
400
950
845
16-Φ30
515
LD72E450
450
1100
1015
20-Φ30
565
LD72E500
500
1150
1015
20-Φ34
620
LD72E600
600
1400
1105
20-Φ36
725
优化建议
*流体中含有杂质，应在阀前安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。
*阀体标注方向必须与介质流向一致
*提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。
