| 应用范围 | 技术参数 | |||
|
适用于楼宇自控、清洗设备、灌装系统、消防设备、航天系统、船舶重工、石化设备、电力设备、医疗设备、核工业等。 |
介质温度：+60°、+120° | |||
| 工作压力：0.03-0.6MPA、0.03-6.4MPA | ||||
| 运作方式：分步活塞式，一步活塞式 | ||||
| 工作型式：常闭型、常开型、防爆型 | ||||
| 阀体材质：铸钢，不锈钢304、316、316L | ||||
| 密封材质：PTFE、紫铜 | ||||
| 功能选项 | 电气参数 | |||
| 接线方式 | 塑封线盒插头 | 铁罩引线，带信号反馈 |
线圈参数：AC220V 380V 110V 127V 36V 24V 线圈参数,DC220 110V 36V 24V 12V |
|
| NO | 常闭型 | 通电阀开，断电阀关 | 防护等级：IP54（普通线圈） IP65(防爆线圈) H级 | |
| K | 常开型 | 通电阀关，断电阀开 | 额定功率 | DN20～32mm，30W/40W |

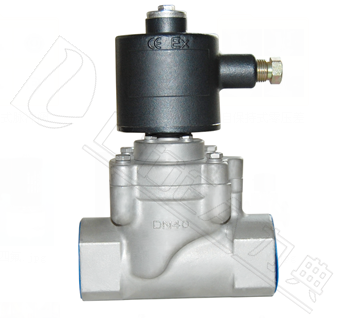

| E | 防爆型 | 防爆等级：ExdII BT4 | DN40～150mm， 30W, DN200～350mm，50w | |
|
|
连接方式 | 螺纹、法兰、焊接、凹凸法兰 | ||

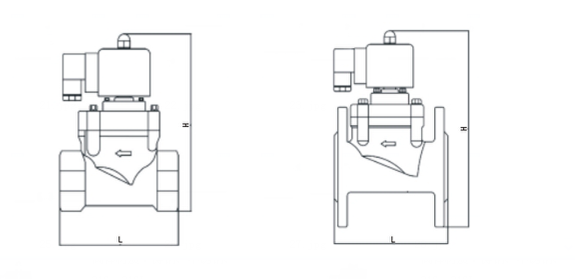

规格参数表 （螺纹连接） （法兰连接）
型号
通径mm
螺纹接口
L
H
L
H
n-Φd
ΦK
LD72A01
1
1/8
39
95
LD72A02
2
1/8 1/4
39
95
LD72A03
3
1/8 1/4
39
95
LD72A04
4
1/4
39
95
LD72A05
5
1/4
43
115
LD72A06
6
1/4
43
115
LD72A07
7
1/4
43
115
LD72A08
8
1/4
43
115
LD72A10
10
3/8
72
149
LD72A15
15
1/2
72
149
98
178
4-Φ14
65
LD72A20
20
3/4
85
196
110
205
4-Φ14
75
LD72A25
25
1
97
196
118
217
4-Φ14
85
LD72A32
32
11/4
117
196
145
238
4-Φ18
100
LD72A40
40
11/2
128
207
155
253
4-Φ18
110
LD72A50
50
2
149
222
173
265
4-Φ18
125
LD72A65
65
216
323
4-Φ18
145
LD72A80
80
228
347
8-Φ18
160
LD72A100
100
278
383
8-Φ18
180
LD72A125
125
400
475
8-Φ18
210
LD72A150
150
485
585
8-Φ18
240
LD72A200
200
600
645
12-Φ23
295
LD72A250
250
650
655
12-Φ25
350
LD72A300
300
750
705
12-Φ25
400
LD72A350
350
850
845
16-Φ25
460
LD72A400
400
950
845
16-Φ30
515
LD72A450
450
1100
1015
20-Φ30
565
LD72A500
500
1150
1015
20-Φ34
620
LD72A600
600
1400
1105
20-Φ36
725
优化建议
*流体中含有杂质，应在阀前安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。
*阀体标注方向必须与介质流向一致
*提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。
