适用于给水排水、污水处理、喷泉、医疗、食品、冶金、石油化工、烟草、消防设备、楼宇自控、电力设备、船舶工业清洗设备、干燥设备、锅炉、灌装计量等。
线圈参数：AC220V 380V 110V 127V 36V 24V
线圈参数,DC220 110V 36V 24V 12V
应用范围
技术参数
介质温度：-200°-60°-40° +60°+120°+200°+350°
工作压力：0.03-0.6、0.03-1.6、0.03-6.4MPA
运作方式：分步活塞式，一步活塞式
工作型式：常闭型、常开型、防爆型
阀体材质：铸钢，不锈钢304、316、316L
密封材质：PTFE、紫铜
功能选项
电气参数
接线方式
塑封线盒插头
铁罩引线
NO
常闭型
通电阀开，断电阀关
防护等级：IP54（普通线圈） IP65(防爆线圈) H级
K
常开型
通电阀关，断电阀开
额定功率
DN20～32mm，30W/40W
E
防爆型
防爆等级：ExdII BT4
DN40～150mm， 30W, DN200～350mm，50w
连接方式
螺纹、法兰、焊接、凹凸法兰

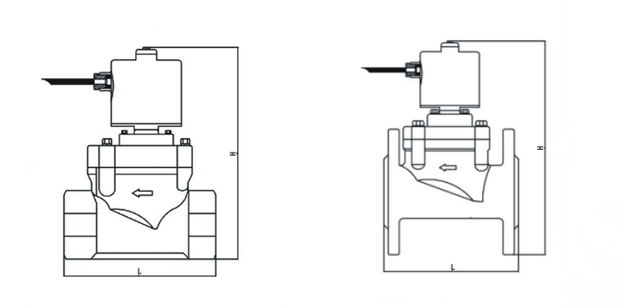

规格参数表 （螺纹连接） （法兰连接）
型号
通径mm
螺纹接口
L
H
L
H
n-Φd
工作压力（MPA)
LD71A01
1
1/8
39
95
0.03-6.4
LD71A02
2
1/8 1/4
39
95
0.03-6.4
LD71A03
3
1/8 1/4
39
95
0.03-6.4
LD71A04
4
1/4
39
95
0.03-6.4
LD71A05
5
1/4
43
115
0.03-6.4
LD71A06
6
1/4
43
115
0.03-6.4
LD71A07
7
1/4
43
115
0.03-6.4
LD71A08
8
1/4
43
115
0.03-6.4
LD71A10
10
3/8
72
149
0.03-6.4
LD71A15
15
1/2
72
149
98
178
4-Φ14
0.03-6.4
LD71A20
20
3/4
85
196
110
205
4-Φ14
0.03-6.4
LD71A25
25
1
97
196
118
217
4-Φ14
0.03-6.4
LD71A32
32
11/4
117
196
145
238
4-Φ18
0.03-6.4
LD71A40
40
11/2
128
207
155
253
4-Φ18
0.03-6.4
LD71A50
50
2
149
222
173
265
4-Φ18
0.03-6.4
LD71A65
65
216
323
4-Φ18
0.03-6.4
LD71A80
80
228
347
8-Φ18
0.03-6.4
LD71A100
100
278
383
8-Φ18
0.03-6.4
LD71A125
125
400
475
8-Φ18
0.03-6.4
LD71A150
150
485
585
8-Φ18
0.03-6.4
LD71A200
200
600
645
12-Φ23
0.03-6.4
LD71A250
250
650
655
12-Φ25
0.03-6.4
LD71A300
300
750
705
12-Φ25
0.03-6.4
LD71A350
350
850
845
16-Φ25
0.03-6.4
LD71A400
400
950
845
16-Φ30
0.03-6.4
LD71A450
450
1100
1015
20-Φ30
0.03-6.4
LD71A500
500
1150
1015
20-Φ34
0.03-6.4
LD71A600
600
1400
1105
20-Φ36
0.03-6.4
优化建议
*流体中含有杂质，应在阀前安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。
*阀体标注方向必须与介质流向一致
*提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。
