LD81P不锈钢常开型法兰-螺纹燃气紧急切断阀

适用范围			技术参数
适用于天然气，该产品属于工业级手动复位开阀，交（直）流电脉冲驱动开关状态，自保持的隔爆型防爆电磁阀，它是燃气管道的安全紧急切断装置它是可以与燃气泄漏报警器系统连接或消防及远程自动手动紧急切断气源确保用气安全，当发生燃气泄漏报警器报警给电磁阀通电时，阀门会自动关闭，开阀需人工手动开启满足安全管理规范，符合燃气事故处理要求。			介质温度：-40°-60°，使用环境温度：-20°-60°
			工作压力：PN16适用法兰，最大工作压力0.1MPA,6.4MPA
			运作方式：直动式先导式
			工作型式：常闭型、常开型
功能选项			阀体材质：不锈钢304
代号	功能选项	功能说明	密封材质：氟橡胶、四氟
B	常闭型	通电阀开，断电阀关
	常开型	平常工作阀门开启，线圈处于断电	电气参数
E	防爆型	防爆等级：ExdII CT5	线圈参数：AC220V 380V 110V 24V DC24V 12V
S	手动	只能手动开启，手动复位	线圈参数：普通线圈IP54 ，防爆线圈IP65
F	法兰	25-600MM	额定功率	AC DN≤25mm 45VA,DN≥32mm,70VA
	螺纹	25-50MM		DC DN≤25mm 40W ,DN≥32mm,65W
	关闭时间	≤1秒	电器公差：±10%

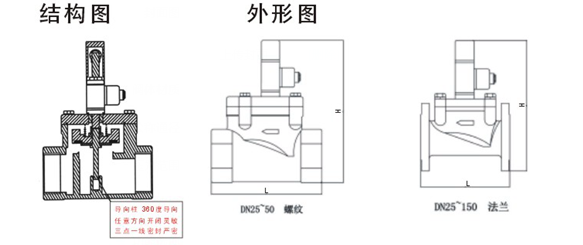

规格参数表（螺纹连接） (法兰连接)
型号	通径mm	螺纹接口	L	H	L	H	n-Φd	工作压力（bar)
型号	通径mm	螺纹接口	L	H	L	H	n-Φd	常闭型	常开型
LD81P25	25	1	97	235	118	265	4-Φ14	16	2bar
LD81P32	32	11/4	117	245	145	290	4-Φ18	16	2bar
LD81P40	40	/2	128	255	155	300	4-Φ18	16	2bar
LD81P50	50	2	149	275	173	320	4-Φ18	16	2bar
LD81P65F	65				216	385	4-Φ18	16	2bar
LD81P80F	80				228	410	8-Φ18	16	2bar
LD81P100F	100				278	440	8-Φ18	16	2bar
LD81P125F	125				400	485	8-Φ18	16	2bar
LD81P150F	150				485	510	8-Φ18	16	2bar
LD81P200F	200				600	610	12Φ23	16	2bar
LD81P250F	250				650	700	12Φ25	16	2bar
LD81P300F	300				750	790	12Φ25	16	2bar
LD81P350F	350				850	900	16Φ25	16	2bar
LD81P400F	400				950	1000	16Φ30	16	2bar
LD81P450F	450				1100	1190	20Φ30	16	2bar
LD81P500F	500				1150	1400	20Φ34	16	2bar
LD81P600F	600				1400	1600	20Φ36	16	2bar

备注：所有表格中L-长度，H-高度，ΦD法兰盘外径，ΦK-孔距，N-ΦD螺栓孔数量与大小

常开型原理：在平常工作中阀门处于开启状态，线圈处于断电状态，不消耗电能，当泄漏事故发生时，报警器向线圈输入电源，动铁芯吸合，连杆是去支撑，在弹簧和活塞重力的作用下，快速关闭主阀口，切断燃气源，并进入自锁状态，此时撤去电源，阀门仍处于关闭状态，不会自动打开，当工作人员处理完事故，拧开防护罩，线圈无电后，需人工将杆拉起，管网恢复正常供气。

特点：隔爆型防爆，防爆罩采用钢铁制造，可防外部冲击力，防水抗环境温度变化，关阀方式：通过给线圈通电来关闭阀门。

开阀方式：手动开启，开阀需到现场人工操作，符合燃气事故处理要求。

保持方式：双稳态功能，无任何动力下保持常开及常闭状态。

关阀速度：小于1秒。

结构:阀内介质与外部完全隔离，安全可靠。

密封性能：三点一线（导向销，手动杆，活塞）密封严密。

动密封：双级密封，动密封环具有磨损自动补偿功能，寿命延长，专利技术。

燃气紧急切断阀安装保养

1、由于紧急切断阀的活塞靠重力和弹簧复位，故安装时介质流向水平，拉杆垂直在上端，严禁倒置或倾斜！

2、建议在紧急切断阀前端加装手动闸阀，以便检修紧急切断阀。

3、在安装紧急切断阀上面加装防雨棚，防止被水淋湿。

4、建议每半年动作一次，随时保持紧急切断阀良好的工作状态。
